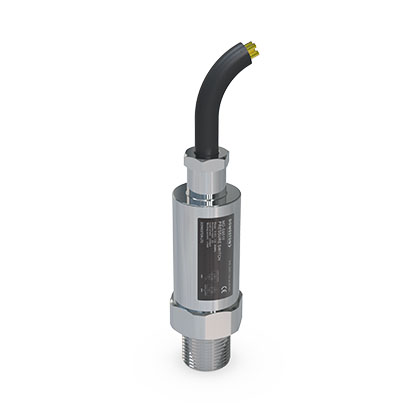

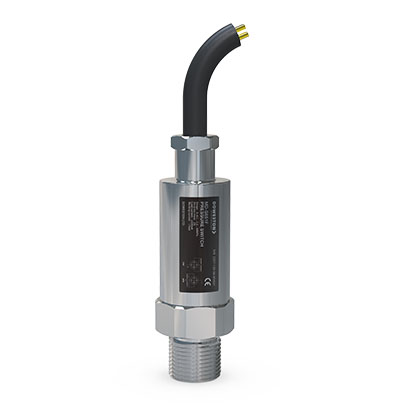

Электронное реле давления серии PD-CB1

Name: Электронное реле давления серии PD-CB1
Brand: DOWESTON

ЭЛЕКТРОННОЕ РЕЛЕ ДАВЛЕНИЯ·КОМПАКТНОЕ·НАСТРАИВАЕМОЕ

Электронное реле давления PD-CB1

Умное решение для контроля и переключения давления

PD-CB1 электронное реле давления — это комбинированное устройство, объединяющее в себе преобразователь давления и электронное реле. Прибор измеряет давление и формирует дискретные выходные сигналы при достижении заданных пороговых значений.

Настраиваемые точки переключения, гистерезис и задержка позволяют адаптировать прибор под любые требования технологии. Встроенный дисплей отображает текущее значение давления и состояние выходов.

Подробнее

Особенности

Особенности продукта

Комбинированное устройство: Датчик давления + реле в одном корпусе
Настраиваемые точки: Две независимые точки переключения
Регулируемый гистерезис: От 0.1 до 100% диапазона
Настраиваемая задержка: От 0 до 10 секунд
Встроенный дисплей: Отображение давления и состояния выходов
Простая настройка: Кнопочное управление, интуитивное меню
Различные выходные конфигурации: PNP/NPN, реле, 4-20mA

Области применения

Гидравлические системы: Контроль и защита от перепадов давления
Пневматические системы: Регулирование давления в пневмолиниях
Системы насосов: Автоматическое включение/выключение насосов
Компрессорное оборудование: Контроль давления нагнетания
Технологические процессы: Сигнализация и блокировки по давлению

Принцип работы

Электронный блок непрерывно измеряет давление через пьезорезистивный сенсор и сравнивает текущее значение с заранее заданными пороговыми точками. При достижении порога выходной транзистор (или реле) переключается. Все параметры настраиваются пользователем через кнопки на корпусе.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая величина	Избыточное давление
Диапазон измерений	От 0...0.1 до 0...60 МПа
Точность измерения	±0.5% от диапазона
Количество точек переключения	2 (независимые)
Повторяемость переключения	±0.2% от диапазона
Диапазон настройки гистерезиса	0.1...100% диапазона
Диапазон задержки переключения	0...10 с
Температура среды	-20...+80°C
Выходные сигналы	2x PNP; 4-20mA (опция)
Коммутируемая нагрузка на выход	Макс. 250 мА на канал
Питание	12...36 В DC
Дисплей	ЖК, 4-разрядный, с подсветкой
Присоединение к процессу	M20x1.5; G1/4; G1/2
Материал частей, контактирующих со средой	Нержавеющая сталь 316L
Степень защиты	IP65 / IP67
Электрическое соединение	M12x1, 5-pin
Соответствие стандартам	CE, EAC, RoHS
