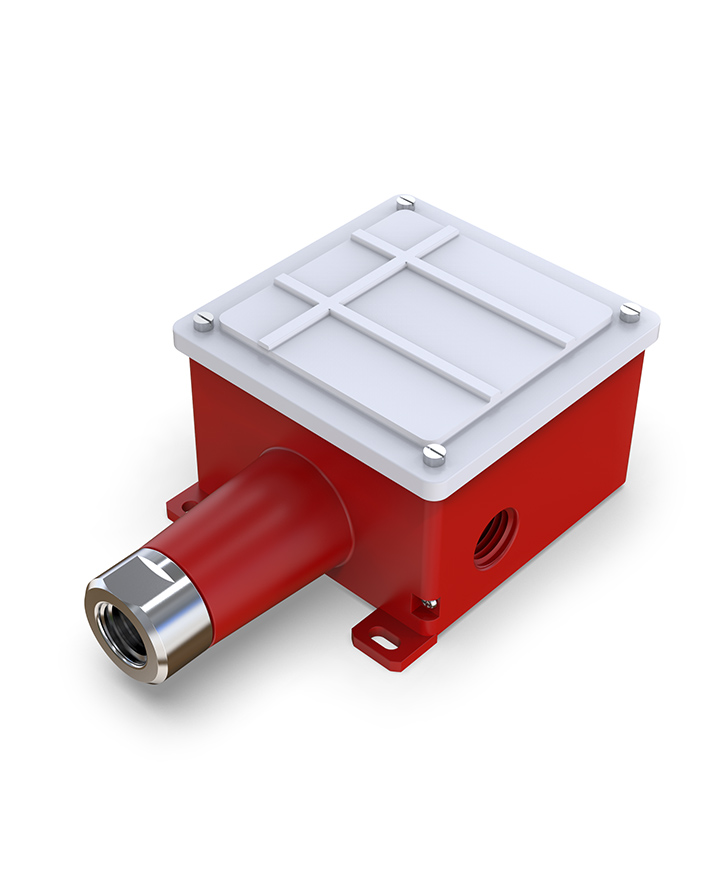

Реле давления стандартного промышленного исполнения серии FTV-1600Q - фото продукта 1 DOWESTON

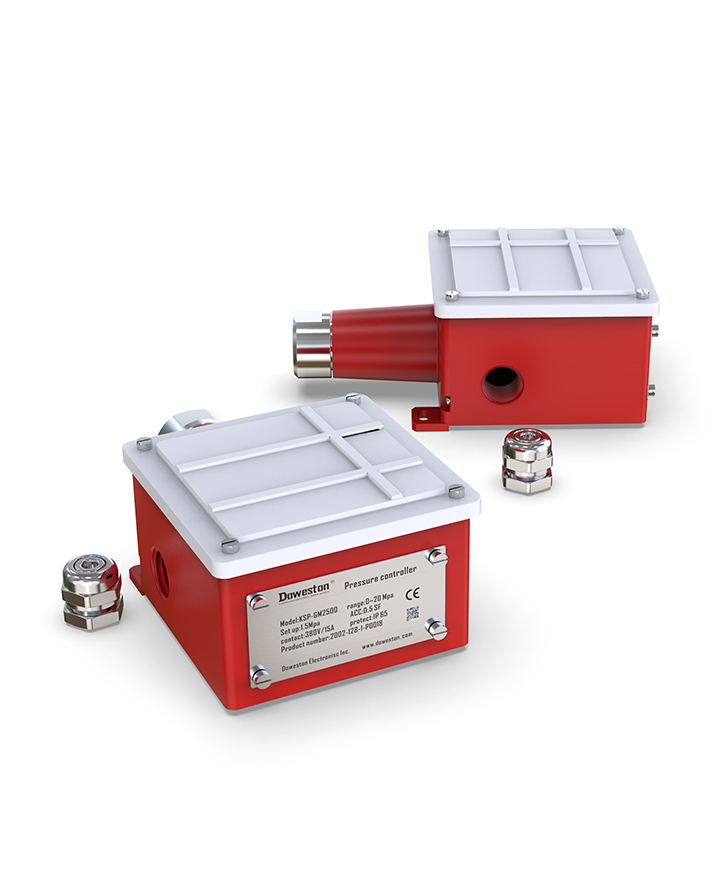

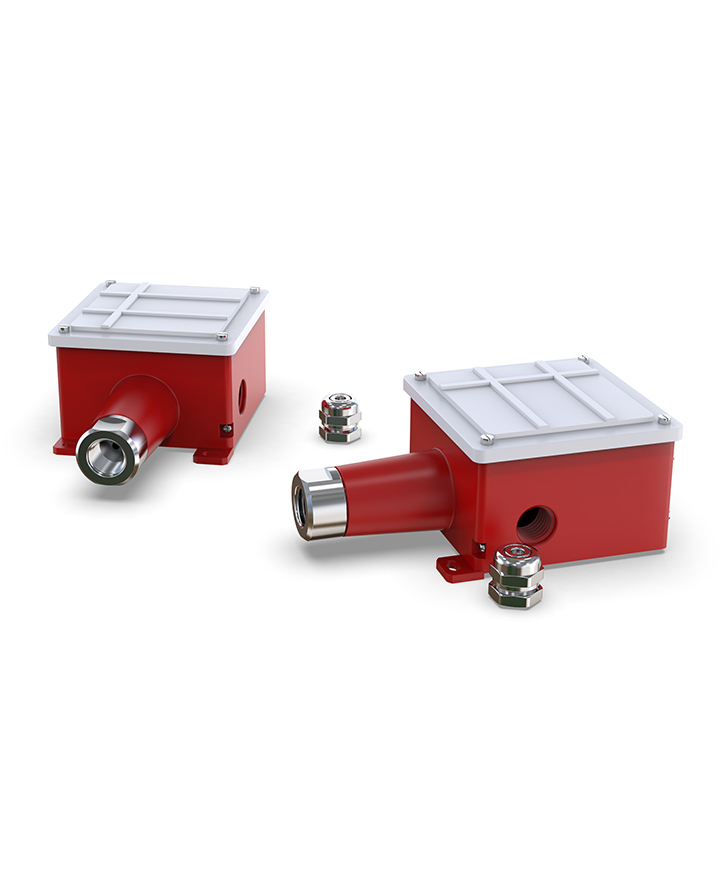

Реле давления стандартного промышленного исполнения серии FTV-1600Q

Name: Реле давления стандартного промышленного исполнения серии FTV-1600Q
Brand: DOWESTON

FTV-1600Q СЕРИЯ РЕЛЕ ДАВЛЕНИЯ СТАНДАРТНОГО ПРОМЫШЛЕННОГО ИСПОЛНЕНИЯ

FTV-1600Q Серия Реле давления стандартного промышленного исполнения

Механическое реле давления для общего промышленного применения

FTV-1600Q — это механическое реле давления стандартного промышленного исполнения, предназначенное для систем контроля и сигнализации давления в общетехнических применениях.

Реле давления FTV-1600Q представляет собой надёжное механическое устройство, которое замыкает или размыкает электрическую цепь при достижении заданного давления. Простая конструкция, отсутствие потребности в питании и низкая стоимость делают его идеальным решением для общих промышленных применений: насосные станции, гидравлические системы, пневматические линии. Широкий диапазон уставок и различные материалы уплотнений позволяют подобрать устройство для большинства задач.

Подробнее

Особенности

Особенности продукта

Механическая конструкция: Не требует питания
Широкий диапазон уставок: От 0.1 бар до 400 бар
Различные материалы уплотнений: NBR; EPDM; FKM (Viton)
Реле SPDT: Один переключающий контакт
Регулируемая уставка: Настройка на месте
Нержавеющая сталь: Коррозионная стойкость
Простой монтаж: Резьбовое присоединение G1/4"; G1/2"

Области применения

Насосные станции: Защита от сухого хода; реле давления
Гидравлические системы: Контроль давления; сигнализация
Пневматические системы: Контроль давления воздуха
Водоподготовка: Контроль давления в трубопроводах
Общие применения: Сигнализация и контроль давления

Принцип работы

Механическое реле давления FTV-1600Q работает на основе сильфона или мембраны, которые прогибаются под действием измеряемого давления. Когда давление достигает заданного значения (уставки), прогиб сильфона или мембраны преодолевает усилие настройочной пружины, что приводит к мгновенному переключению электрического контакта ( SPDT). При снижении давления ниже уставки (с учётом гистерезиса) контакт возвращается в исходное положение. Уставка настраивается регулировочным винтом, который изменяет предварительное натяжение пружины.

Технические параметры

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (стандартное промышленное реле давления)

Диапазон уставок 0.1...400 бар; различные диапазоны по заказу

Гистерезис Статический; 5-10 % от диапазона

Переключающий элемент Сильфон; мембрана; поршень

Электрический контакт SPDT (один переключающий); 15 A; 250 В перем. тока

Материал корпуса Латунь; нержавеющая сталь 316L

Материал уплотнений NBR; EPDM; FKM (Viton)

Присоединение к процессу G1/4"; G1/2"; 1/4 NPT; M20×1.5

Электрическое подключение Клеммная коробка; разъём M12; кабельный ввод

Степень защиты IP54; IP65

Температура среды -20...+80°C; +150°C (по заказу)

Вибростойкость До 10 g; 10-2000 Гц

Механический ресурс 10⁶ циклов переключения

Взрывозащита Ex d IIC T6; Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, ISO 9001
