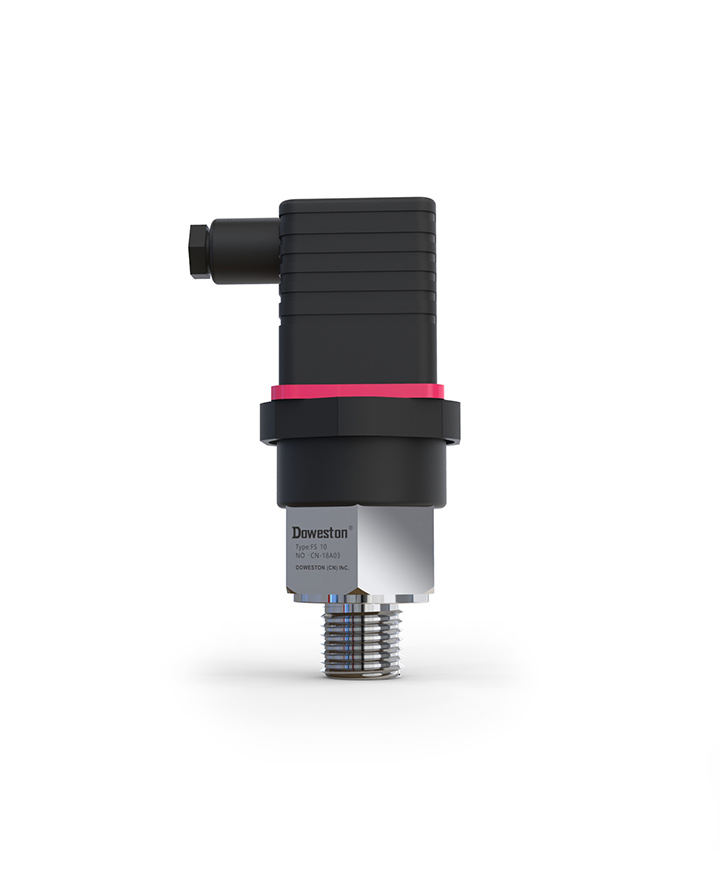

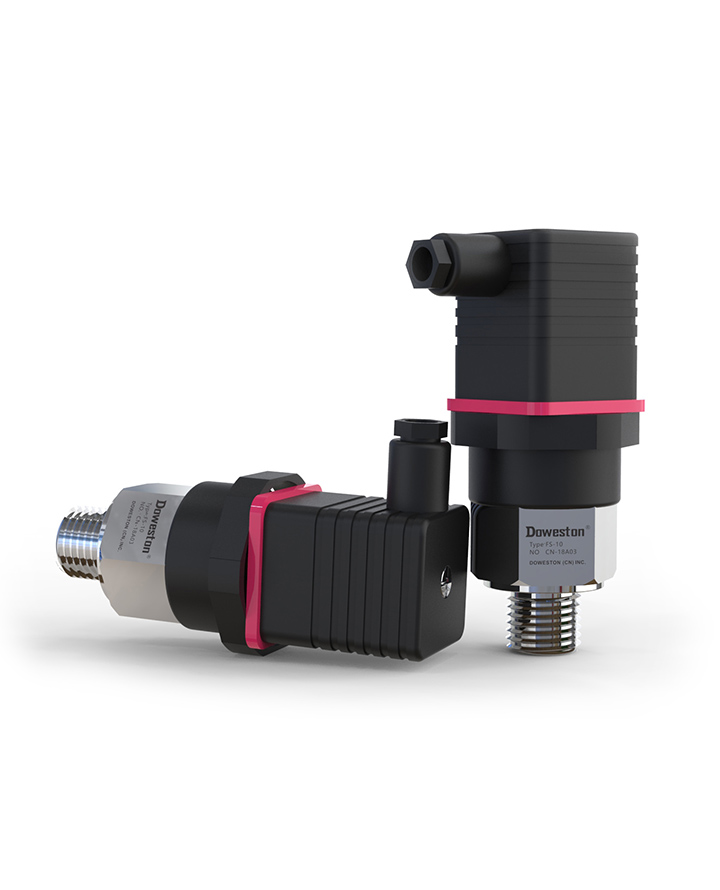

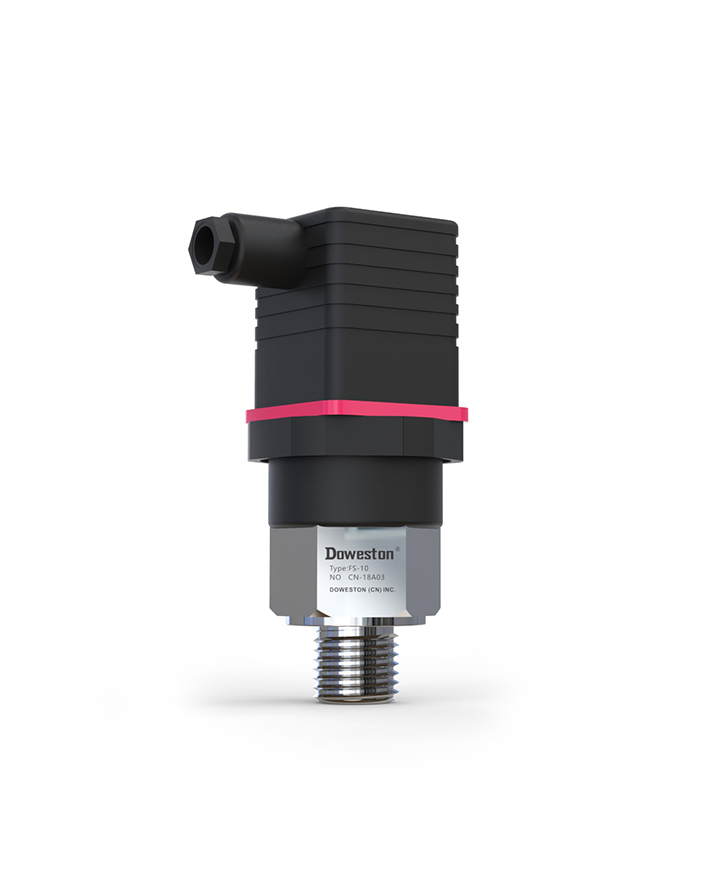

Мембранное реле давления серии PSC-120 - фото продукта 1 DOWESTON

Мембранное реле давления серии PSC-120

Name: Мембранное реле давления серии PSC-120
Brand: DOWESTON

PSC-120 СЕРИЯ МЕМБРАННОЕ РЕЛЕ ДАВЛЕНИЯ

PSC-120 Серия Мембранное реле давления

Мембранное реле давления для газообразных и жидких сред

PSC-120 — это мембранное реле давления, предназначенное для контроля и сигнализации давления газообразных и жидких сред.

Мембранный чувствительный элемент обеспечивает высокую чувствительность при низких давлениях и хорошую устойчивость к загрязнениям. Простая и надёжная механическая конструкция не требует питания. Широкий диапазон уставок от 0.01 бар до 40 бар. Различные материалы мембраны и корпуса позволяют использовать реле для воды, воздуха, масел и других сред. Идеальное решение для систем отопления, вентиляции и кондиционирования, насосных станций и общего промышленного применения.

Подробнее

Особенности

Особенности продукта

Мембранный чувствительный элемент: Высокая чувствительность
Работа при низких давлениях: От 0.01 бар
Устойчивость к загрязнениям: Подходит для грязных сред
Не требует питания: Полностью механическое
Широкий диапазон уставок: 0.01...40 бар
Различные материалы мембраны: NBR; EPDM; FKM; силикон
Простой монтаж: Резьбовое присоединение

Области применения

Отопление и Вентиляция: Контроль давления воздуха; фильтров
Насосные станции: Защита насосов; реле давления
Водоподготовка: Контроль давления в трубопроводах
Холодильные системы: Контроль давления хладагента
Общие применения: Сигнализация и контроль давления

Принцип работы

Мембранное реле давления PSC-120 работает на основе эластичной мембраны, которая прогибается под действием измеряемого давления. Когда давление достигает заданного значения (уставки), прогиб мембраны преодолевает усилие настройочной пружины, что приводит к мгновенному переключению электрического контакта. При снижении давления ниже уставки (с учётом гистерезиса) контакт возвращается в исходное положение. Мембранная конструкция особенно подходит для низких давлений и загрязнённых сред, так как не имеет застойных зон.

Технические параметры

Технические характеристики

Параметр Значение

Модель PSC-120 Series (мембранное реле давления)

Диапазон уставок 0.01...40 бар; различные диапазоны по заказу

Гистерезис Статический; 5-15 % от диапазона

Чувствительный элемент Мембрана (NBR; EPDM; FKM; силикон)

Электрический контакт SPDT; 15 A; 250 В перем. тока

Материал корпуса Латунь; нержавеющая сталь 316L

Присоединение к процессу G1/4"; G1/2"; 1/4 NPT; M20×1.5

Электрическое подключение Клеммная коробка; разъём M12; кабельный ввод

Степень защиты IP54; IP65

Температура среды -20...+80°C; +150°C (по заказу)

Механический ресурс 10⁶ циклов переключения

Вибростойкость До 10 g; 10-2000 Гц

Взрывозащита Ex d IIC T6; Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, ISO 9001
