Электронное реле давления серии PD-CB1 - видеопрезентация продукта DOWESTON

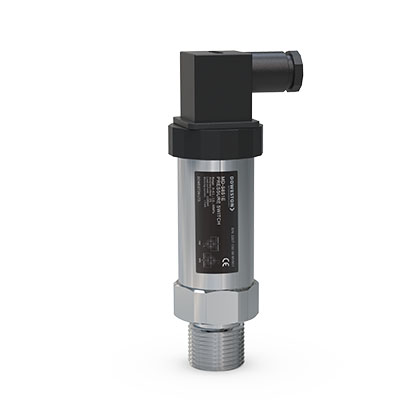

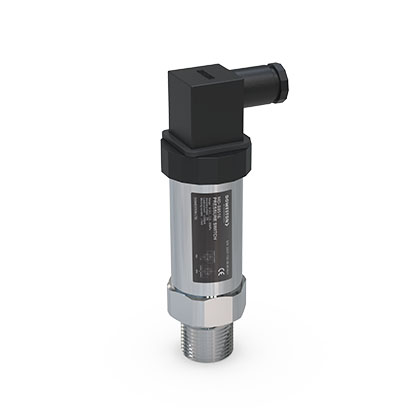

Электронное реле давления серии PD-CB1

Name: Электронное реле давления серии PD-CB1
Brand: DOWESTON

ПРОМЫШЛЕННОЕ ИСПОЛНЕНИЕ·РАСШИРЕННЫЕ ФУНКЦИИ

Электронное реле давления PD-CB1 (промышленное)

Промышленная серия электронных реле давления с расширенными возможностями

PD-CB1 промышленное — это усовершенствованная версия электронного реле давления, разработанная для тяжёлых промышленных условий. Расширенный температурный диапазон, улучшенная защита от помех и дополнительные функции делают его надёжным выбором для ответственных применений.

Модель отличается улучшенной защитой от перегрузки, расширенными возможностями настройки и дополнительным аналоговым выходом 4-20mA. Встроенная диагностика помогает быстро выявлять проблемы и сокращать время простоя.

Подробнее

Особенности

Особенности продукта

Промышленное исполнение: Расширенный температурный диапазон -40...+125°C
Улучшенная помехозащищённость: Соответствие промышленным стандартам ЭМС
Два реле + аналоговый выход: Расширенные возможности интеграции
Расширенная диагностика: Самодиагностика, сигнализация неисправностей
Настраиваемые логические функции: И, ИЛИ, XOR между выходами
Защита от перегрузки: До 5x от номинала
Различные протоколы связи: IO-Link, IO-Link 1.1 (опция)

Области применения

Гидравлические системы высокого давления: До 60 МПа
Пневматические системы: Контроль и регулирование давления
Системы водоснабжения: Управление насосными станциями
Машиностроение: Встраивание в станки и оборудование
Нефтегазовая отрасль: Взрывозащищённое исполнение (опция)

Принцип работы

Усовершенствованный пьезорезистивный сенсор преобразует измеряемое давление в электрический сигнал. Микропроцессор выполняет обработку сигнала, сравнение с уставками и формирование выходных сигналов. Встроенная температурная компенсация обеспечивает стабильность показаний в широком диапазоне температур.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая величина	Избыточное, абсолютное давление
Диапазон измерений	От 0...10 мбар до 0...60 МПа
Точность измерения	±0.2% от диапазона
Количество выходных каналов	2 реле + 1 аналоговый (4-20mA)
Повторяемость переключения	±0.1% от диапазона
Диапазон настройки гистерезиса	0.1...100% диапазона
Диапазон задержки переключения	0...60 с
Температура среды	-40...+125°C
Температурный дрейф	±0.05% / 10°C
Перегрузочная способность	5x от номинала
Питание	12...36 В DC
Дисплей	ЖК, матричный, с подсветкой
Интерфейс связи	IO-Link 1.1 (опция)
Присоединение к процессу	M20x1.5; G1/4; G1/2; NPT1/2
Материал частей, контактирующих со средой	Нержавеющая сталь 316L
Степень защиты	IP65 / IP67
Соответствие стандартам	CE, EAC, RoHS, ATEX (опция)
