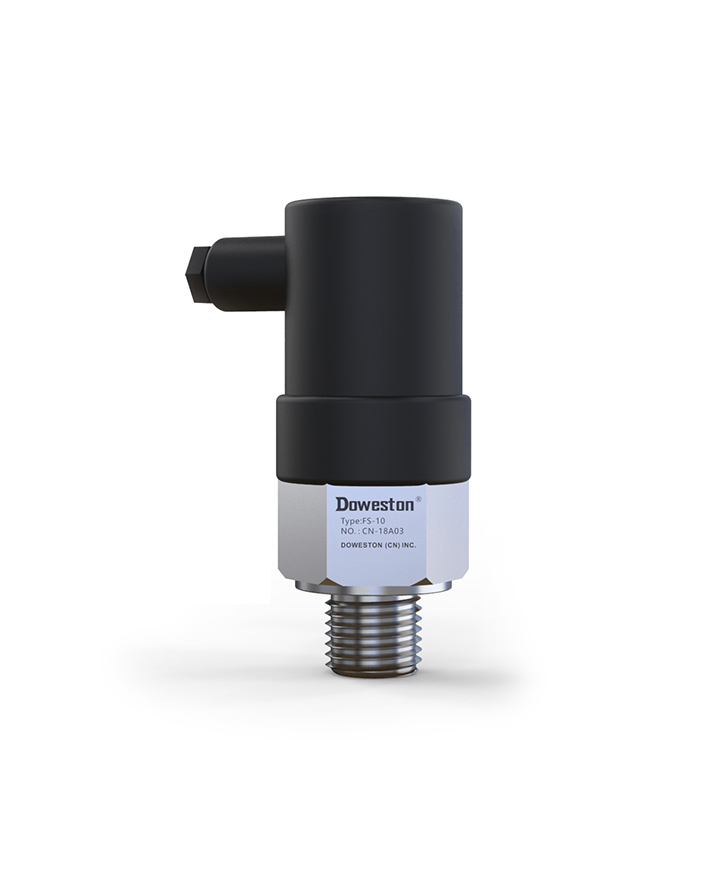

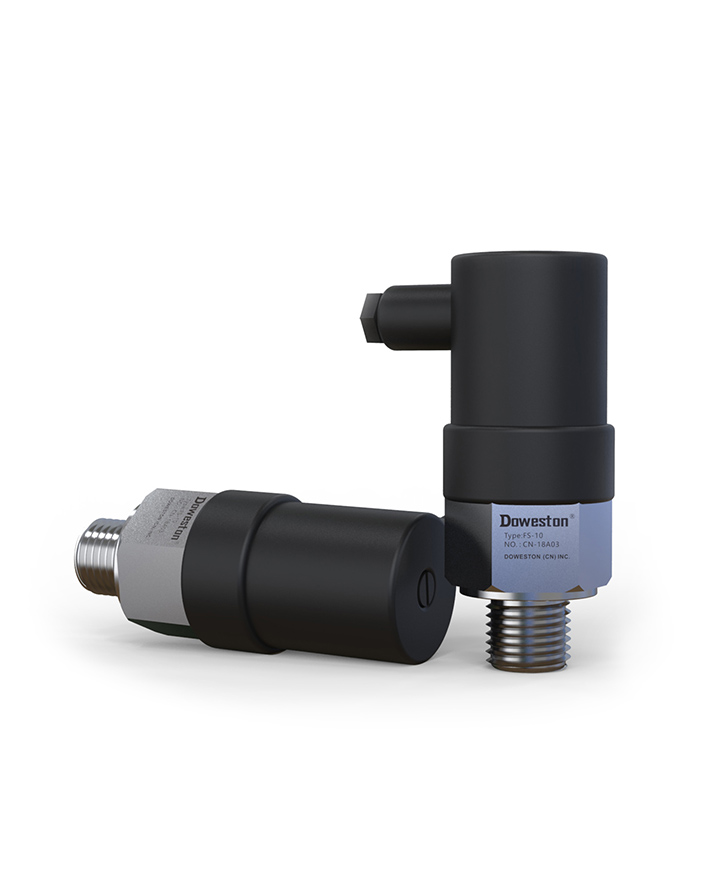

Реле давления регулируемого типа серии PSC-120

Name: Реле давления регулируемого типа серии PSC-120
Brand: DOWESTON

PSC-120 СЕРИЯ РЕЛЕ ДАВЛЕНИЯ РЕГУЛИРУЕМОГО ТИПА

PSC-120 Серия Реле давления регулируемого типа

Настраиваемое реле давления с регулируемой уставкой

PSC-120 — это регулируемое (настраиваемое) реле давления, предназначенное для приложений, где требуется возможность изменения уставки срабатывания.

Регулировочный винт на корпусе позволяет быстро и точно изменять уставку срабатывания без демонтажа прибора. Это особенно удобно при вводе системы в эксплуатацию, калибровке или изменении технологических параметров. Широкий диапазон регулировки (обычно 5:1 или 10:1 от верхнего предела) обеспечивает гибкость применения. Надёжная механическая конструкция и простота настройки делают это реле идеальным решением для экспериментальных установок, пилотных производств и систем, где периодически изменяются требования к давлению.

Подробнее

Особенности

Особенности продукта

Регулируемая уставка: Настройка без демонтажа
Широкий диапазон регулировки: 5:1 ... 10:1
Простая настройка: Регулировочный винт
Надёжная конструкция: Механическая; не требует питания
Различные диапазоны: От 0.1 до 400 бар
Различные материалы: Латунь; нержавеющая сталь
Реле SPDT: Один переключающий контакт

Области применения

Экспериментальные установки: Лабораторные стенды
Пилотные производства: Настройка технологических параметров
Насосные станции: Изменение уставок по требованию
Гидравлические системы: Настройка защиты от перегрузки
Общие применения: Системы с изменяющимися требованиями к давлению

Принцип работы

Регулируемое реле давления PSC-120 работает на основе сильфона или мембраны, которые прогибаются под действием измеряемого давления. В отличие от нерегулируемых моделей, у этого реле предусмотрен регулировочный винт, который изменяет предварительное натяжение настройочной пружины. Поворачивая винт, пользователь может изменять уставку срабатывания в широком диапазоне. Когда давление достигает заданного значения, прогиб чувствительного элемента преодолевает усилие пружины и приводит к переключению электрического контакта.

Технические параметры

Технические характеристики

Параметр Значение

Модель PSC-120 Series (регулируемое реле давления)

Диапазон уставок 0.1...400 бар; различные диапазоны

Диапазон регулировки 5:1 ... 10:1 (от верхнего предела)

Гистерезис Статический; 5-10 % от диапазона

Переключающий элемент Сильфон; мембрана; поршень

Электрический контакт SPDT; 15 A; 250 В перем. тока

Материал корпуса Латунь; нержавеющая сталь 316L

Материал уплотнений NBR; EPDM; FKM (Viton)

Присоединение к процессу G1/4"; G1/2"; 1/4 NPT; M20×1.5

Электрическое подключение Клеммная коробка; разъём M12

Степень защиты IP54; IP65

Температура среды -20...+80°C; +150°C (по заказу)

Механический ресурс 10⁶ циклов переключения

Взрывозащита Ex d IIC T6; Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, ISO 9001
