Name: Погружное реле расхода заслоночного типа серии FTV-1600Q
Brand: DOWESTON

Погружное реле расхода заслоночного типа серии FTV-1600Q

FTV-1600Q СЕРИЯ ПОГРУЖНОЕ РЕЛЕ РАСХОДА ЗАСЛОНОЧНОГО ТИПА FTV-1600Q Серия Погружное реле расх…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

FTV-1600Q СЕРИЯ ПОГРУЖНОЕ РЕЛЕ РАСХОДА ЗАСЛОНОЧНОГО ТИПА

FTV-1600Q Серия Погружное реле расхода заслоночного типа

Вставное реле расхода для трубопроводов большого диаметра

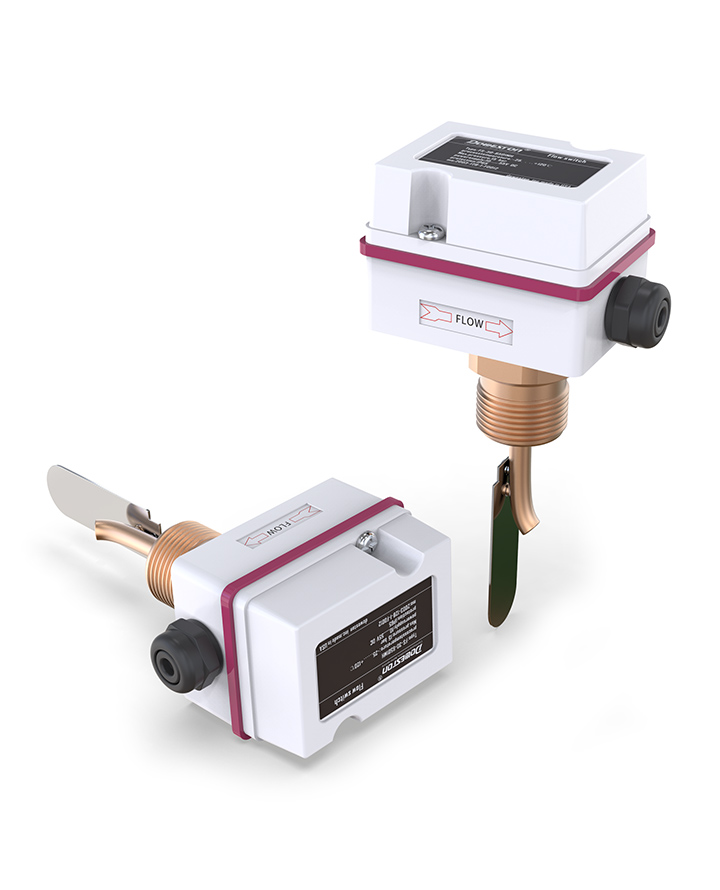

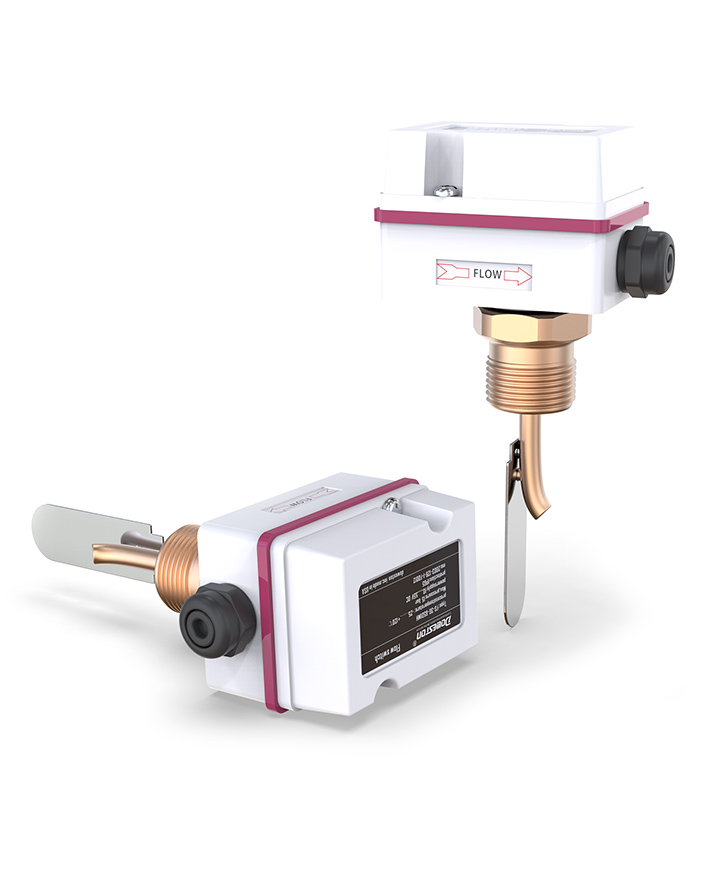

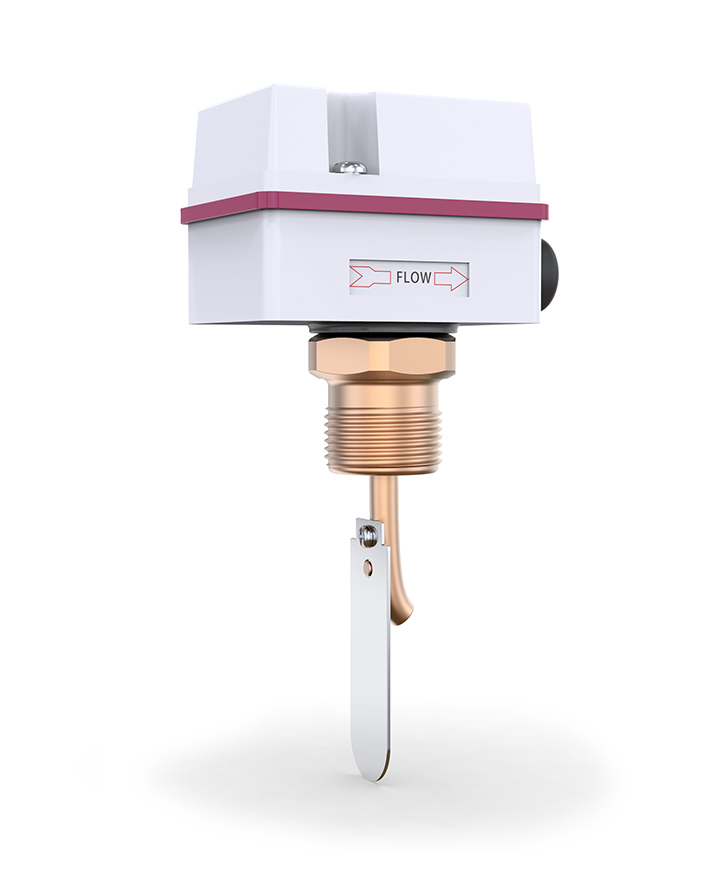

FTV-1600Q — это погружное (вставное) реле расхода заслоночного типа, предназначенное для контроля потока жидкости в трубопроводах большого диаметра.

Вставная конструкция позволяет монтировать реле через резьбовое или фланцевое отверстие в стенке трубопровода без разбора всего трубопровода. Лопатка погружается в поток и отклоняется при наличии потока, что приводит к переключению электрического контакта. Это экономичное решение для контроля потока в трубах большого диаметра (DN50 ... DN600). Идеальное решение для систем водоснабжения, водоотведения и охлаждения.

Особенности

FEATURES

Особенности продукта

Вставная конструкция: Монтаж через отверстие в трубопроводе
Для труб большого диаметра: DN50 ... DN600
Простой монтаж: Без разбора трубопровода
Механическая конструкция: Не требует питания
Надёжный контакт: SPDT; 15 A; 250 В
Различные материалы: Нержавеющая сталь; латунь
Экономичное решение: Для больших труб

Области применения

Водоснабжение: Контроль потока в магистральных трубах
Водоотведение: Контроль потока сточных вод
Системы охлаждения: Большие системы охлаждения
Энергетика: Контроль потока в трубах большого диаметра
Общие применения: Контроль потока в трубах большого диаметра

Принцип работы

Погружное реле расхода FTV-1600Q работает на основе механического отклонения лопатки, погружённой в поток. Реле монтируется через резьбовое или фланцевое отверстие в стенке трубопровода. Лопатка погружается в поток и отклоняется под действием потока жидкости при его наличии. Через рычажный механизм это приводит к переключению электрического контакта. При отсутствии потока лопатка возвращается в исходное положение под действием натяжной пружины.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель FTV-1600Q Series (вставное реле расхода)

Тип Заслоночное (лопаточное) реле расхода

Рабочая среда Жидкости; газы

Диаметр трубопровода DN50 ... DN600

Минимальная скорость потока От 0.1 м/с (вода)

Электрический контакт SPDT; 15 A; 250 В перем. тока

Материал корпуса Нержавеющая сталь 316L; латунь

Материал лопатки Нержавеющая сталь 316L

Присоединение Резьбовое G1/2"; G1"; фланцевое

Рабочее давление До 16 бар; до 40 бар (по заказу)

Температура среды -20...+120°C; +150°C (по заказу)

Степень защиты IP65; IP66

Механический ресурс 10⁶ циклов переключения

Взрывозащита Ex d IIC T6; Ex ia IIC T6 (по заказу)

Соответствие стандартам CE, EAC, ГОСТ Р, ISO 9001

Документация
DOWNLOADS

Буклеты

Руководства

Чертежи и ПО
