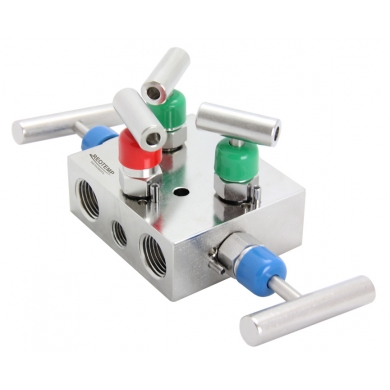

Name: TVG-M5 Пятивентильный блок
Brand: DOWESTON

TVG-M5 Пятивентильный блок

TVG-M5 ПЯТИВЕНТИЛЬНЫЙ БЛОК (ПЯТИКЛАПАННАЯ ГРУППА) TVG-M5 Пятивентильный блок (пятиклапанная …

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

TVG-M5 ПЯТИВЕНТИЛЬНЫЙ БЛОК (ПЯТИКЛАПАННАЯ ГРУППА)

TVG-M5 Пятивентильный блок (пятиклапанная группа)

Высококачественная пятиклапанная группа для дифференциальных преобразователей

TVG-M5 — это пятивентильный блок (пятиклапанная группа), предназначенный для подключения дифференциальных преобразователей давления к технологическим процессам.

Пятиклапанная группа объединяет в одном корпусе два запорных вентиля высокого давления (со стороны "высокого" и "низкого" давления), один балансировочный вентиль и два дренажных вентиля. Это позволяет выполнять операцию выравнивания давления (балансировки) и дренажа без отключения преобразователя. Корпус из нержавеющей стали обеспечивает высокую коррозионную стойкость и прочность.

Особенности

FEATURES

Особенности продукта

Пятиклапанная конструкция: Интегрированное решение
Нержавеющая сталь: Коррозионная стойкость
Высокое давление: До 41 МПа
Высокая температура: До +200°C
Тип уплотнения: Мягкое металлическое; PTFE
Стандартные соединения: NPT; ротовое; фланцевое
Компактный дизайн: Малая занимаемая площадь

Области применения

Нефтегазовая отрасль: Дифференциальные измерения
Химическая промышленность: Фильтры, расходомеры
Энергетика: Контроль фильтров
Нефтехимия: Технологические процессы
Общие применения: Подключение дифференциальных преобразователей

Принцип работы

Пятиклапанная группа TVG-M5 используется с дифференциальными преобразователями давления. Два вентиля высокого давления (HP и LP) подключаются к соответствующим импульсным линиям. Балансировочный вентиль соединяет камеры высокого и низкого давления преобразователя, позволяя выравнивать давление перед включением. Два дренажных вентиля позволяют сбрасывать давление и продувать импульсные линии. Такая конструкция обеспечивает безопасную установку, калибровку и обслуживание преобразователя без прерывания технологического процесса.

Технические характеристики
SPECIFICATIONS

Технические характеристики

Параметр Значение

Модель TVG-M5 Five-valve Manifold (пятиклапанная группа)

Количество вентилей 5 (2 × HP, 2 × дренаж, 1 × балансировка)

Материал корпуса Нержавеющая сталь 316/316L

Материал уплотнения PTFE; графит; нержавеющая сталь

Максимальное рабочее давление До 41 МПа (6000 psi)

Температура среды -60...+200°C; +400°C (высокотемпературный)

Входные соединения 1/2" NPT (внутр.); ротовое; фланцевое

Выходные соединения 1/2" NPT (наруж.); для преобразователей Rosemount/E+H

Тип вентиля Игольчатый; шаровой

Уплотнение штока Сальниковое; O-ring

Класс давления ANSI 600; ANSI 2500; PN100; PN420

Испытание на утечку Гидравлическое; пневматическое

Взрывозащита Нет (пассивный компонент)

Соответствие стандартам ANSI B16.34, NACE MR0175, CE, EAC
