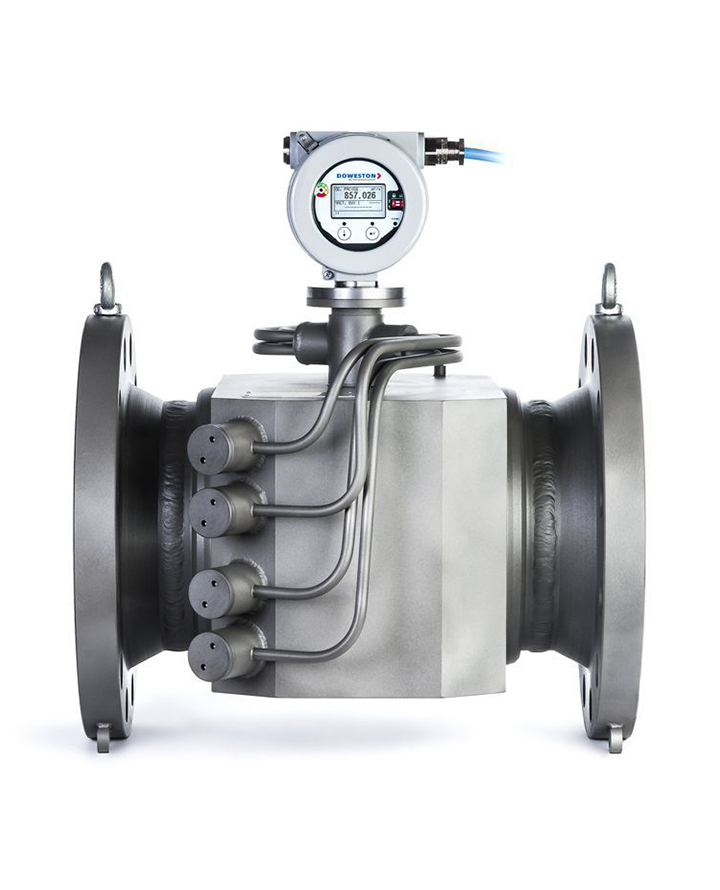

Ультразвуковой расходомер газа KMC-H с несколькими измерительными каналами - фото продукта 1 DOWESTON

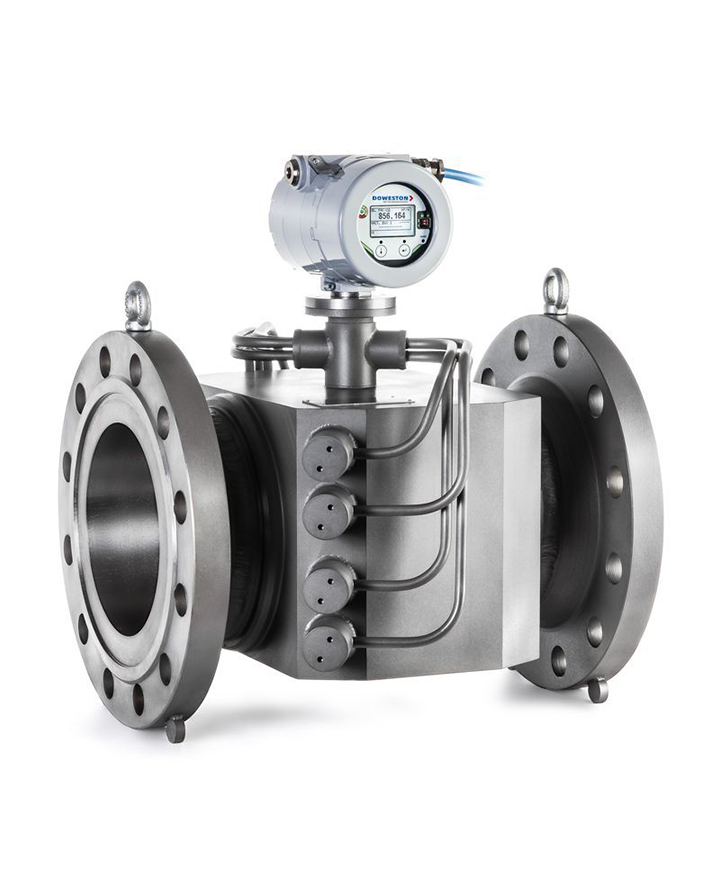

Ультразвуковой расходомер газа KMC-H с несколькими измерительными каналами - фото продукта 2 DOWESTON

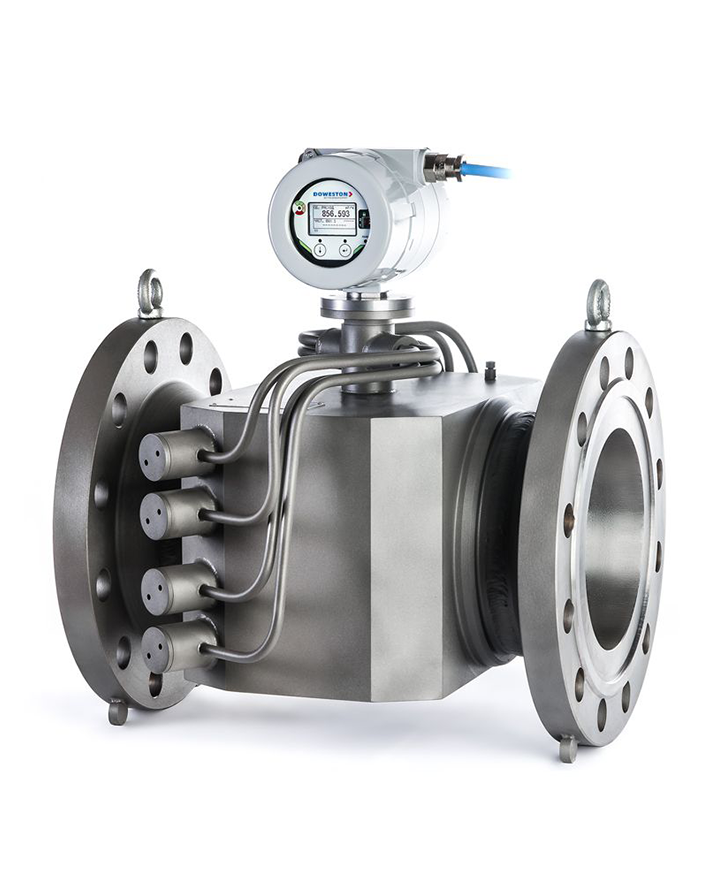

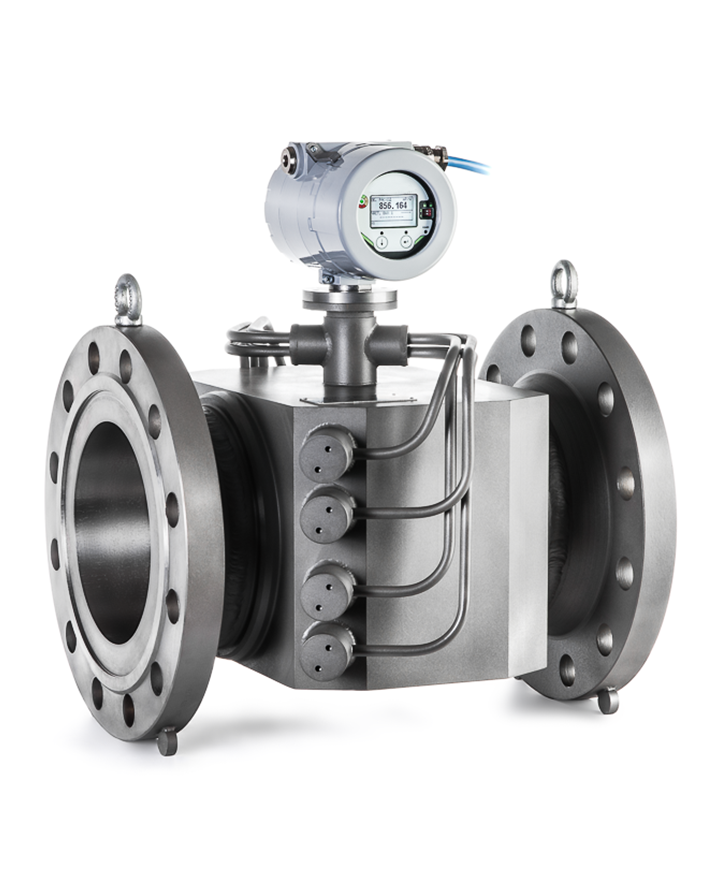

Ультразвуковой расходомер газа KMC-H с несколькими измерительными каналами

Name: Ультразвуковой расходомер газа KMC-H с несколькими измерительными каналами
Brand: DOWESTON

ВЫСОКОДАВЛЕННЫЙ·УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР ГАЗА (KMC-H)

Ультразвуковой расходомер газа KMC-H с несколькими измерительными каналами

Высоконапорный многоканальный ультразвуковой расходомер для магистральных газопроводов

KMC-H — это высоконапорный многоканальный ультразвуковой расходомер газа, предназначенный для высокоточного коммерческого учёта природного газа на магистральных газопроводах и компрессорных станциях.

Высоконапорное исполнение рассчитано на рабочее давление до 160 бар и выше. Многокальная конструкция (2, 4 или 8 каналов) обеспечивает высокую точность измерений и устойчивость к искажениям профиля скорости потока, что критически важно для магистральных газопроводов.

Подробнее

Особенности

Особенности продукта

Высоконапорное исполнение: До 160 бар и выше
Многокальная конструкция: 2, 4 или 8 каналов для высокой точности
Коммерческий учёт: Для магистральных газопроводов
Высокая точность: ±0.5% от измеренного значения; ±0.3% (опция)
Широкий диапазон: turndown 1:40
Отсутствие движущихся частей: Долгий срок службы
Встроенный вычислитель: Вычисление стандартного объёма с коррекцией

Области применения

Магистральные газопроводы: Коммерческий учёт природного газа
Компрессорные станции: Измерение расхода газа
Подземные хранилища газа: Учёт газа при закачке и отборе
Газораспределительные станции высокого давления: Измерение расхода
Нефтегазовая отрасль: Измерение расхода газа на высоконапорных объектах

Принцип работы

Ультразвуковой расходомер использует принцип измерения разности времени прохождения ультразвуковых сигналов по направлению потока и против него. Многокальная конструкция позволяет усреднять профиль скорости потока по нескольким хордам трубопровода, что обеспечивает высокую точность даже при искажённом профиле скорости, характерном для магистральных газопроводов.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Природный газ, нефтегаз, другие чистые газы
Количество измерительных каналов	2, 4, 8
Диапазон расходов	0.1...40 м/с (скорость потока)
Точность измерения	±0.5% от измеренного значения; ±0.3% (опция)
Повторяемость	±0.1% от измеренного значения
Диаметр условного прохода	DN100...DN1200 и выше
Температура среды	-40...+80°C; +120°C (опция)
Рабочее давление	До 160 бар; До 250 бар (высокодавление)
Время отклика	< 1 с
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus; Profibus PA; Foundation Fieldbus
Питание	85...265 В AC; 18...36 В DC
Дисплей	ЖК, матричный, с подсветкой
Встроенный вычислитель	Вычисление стандартного объёма по ГОСТ 30319, ISO 12213
Материал корпуса	Углеродистая сталь высоконапорного исполнения
Присоединение к процессу	Фланцевое DN100...DN1200 (ANSI, DIN, ГОСТ)
Степень защиты	IP66 / IP67
Взрывозащита	Ex d IIC T6; Ex ia IIC T4
Соответствие стандартам	OIML R137, AGA No.9, ISO 12217, ГОСТ Р 8.740, CE, EAC
