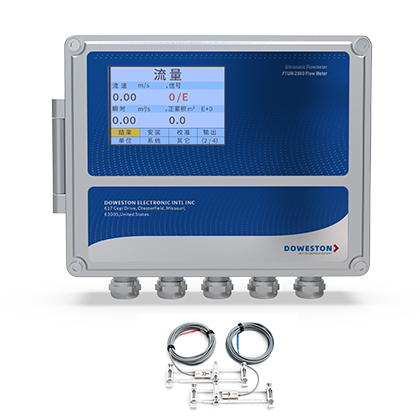

FTUM-2800B ультразвуковой расходомер - фото продукта 1 DOWESTON

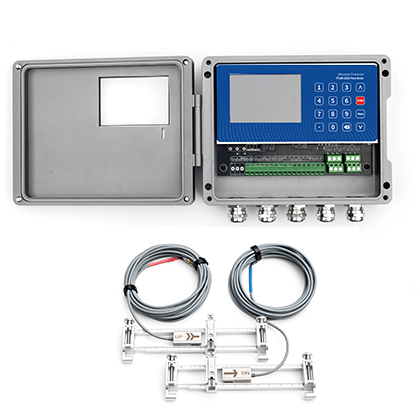

FTUM-2800B ультразвуковой расходомер - фото продукта 2 DOWESTON

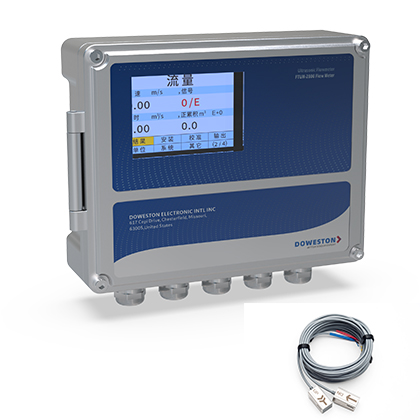

FTUM-2800B ультразвуковой расходомер - фото продукта 3 DOWESTON

FTUM-2800B ультразвуковой расходомер

Name: FTUM-2800B ультразвуковой расходомер
Brand: DOWESTON

БЕЗ ВРЕЗКИ·НИЗКОЕ ОБСЛУЖИВАНИЕ

Ультразвуковой расходомер FTUM-2800B

Наружный ультразвуковой расходомер для измерения расхода жидкостей в трубопроводах

FTUM-2800B — это накладной ультразвуковой расходомер, предназначенный для непрерывного измерения расхода жидкостей в открытых и закрытых трубопроводах. Уникальная технология накладных датчиков позволяет устанавливать прибор без врезки в трубопровод, без остановки технологического процесса и без контакта с измеряемой средой.

Прибор использует принцип разности времён прохождения ультразвуковых сигналов по потоку и против потока. Встроенный вычислительный блок обрабатывает сигналы и отображает мгновенный расход, суммарный объём и другие параметры на ЖК-дисплее.

Подробнее

Особенности

Особенности продукта

Без врезки в трубопровод: Установка накладных датчиков без остановки процесса
Отсутствие контакта со средой: Датчики не контактируют с измеряемой жидкостью
Низкие потери давления: Отсутствие сужения в трубопроводе
Высокая точность: ±1.0% от измеряемого значения
Широкий диапазон диаметров: От DN15 до DN6000 мм
Различные материалы труб: Сталь, чугун, медь, пластик, бетон
Различные выходные сигналы: 4-20mA, импульсный, RS485 Modbus
Два канала измерения: Одновременный контроль двух трубопроводов

Области применения

Водоснабжение и водоотведение: Коммерческий учёт воды, контроль утечек
Нефтегазовая отрасль: Измерение расхода нефтепродуктов на трубопроводах
Энергетика: Учёт расхода охлаждающей воды, контроль котлов
Химическая промышленность: Измерение расхода агрессивных жидкостей
Системы отопления: Учёт расхода теплоносителя
Пищевая промышленность: Контроль технологических процессов

Принцип работы

Принцип действия основан на измерении разности времён прохождения ультразвуковых колебаний по направлению потока и против него. Два накладных датчика устанавливаются на трубопроводе и работают поочерёдно как излучатель и приёмник. Разность времён прохождения сигналов пропорциональна средней скорости потока жидкости в трубопроводе.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Однородные жидкости (вода, нефтепродукты, химические жидкости)
Диаметр трубопровода	DN15...DN6000 мм
Точность измерения	±1.0% от измеряемого значения
Повторяемость	±0.2%
Диапазон скорости потока	0.01...±32 м/с
Температура среды	-40...+160°C (стандарт); до +200°C (опция)
Тип датчиков	Накладные, два канала
Максимальная длина кабеля	300 м
Выходной сигнал	4-20mA; импульсный; RS485 Modbus
Релейные выходы	2 шт., максимальная нагрузка 30 В DC / 1 А
Питание	8...36 В DC; 85...265 В AC (опция)
Дисплей	ЖК, 4x16 символов, с подсветкой
Рабочая температура окружающей среды	-20...+60°C
Степень защиты	IP65 (вычислительный блок); IP67 (датчики)
Материал корпуса	Алюминиевый сплав
Соответствие стандартам	CE, EAC, RoHS
