Моноблочный ультразвуковой расходомер с накладными датчиками FTUM-F6 - фото продукта 1 DOWESTON

Моноблочный ультразвуковой расходомер с накладными датчиками FTUM-F6

Name: Моноблочный ультразвуковой расходомер с накладными датчиками FTUM-F6
Brand: DOWESTON

МОНОБЛОЧНЫЙ·УЛЬТРАЗВУКОВОЙ·РАСХОДОМЕР С НАКЛАДНЫМИ ДАТЧИКАМИ

Моноблочный ультразвуковой расходомер с накладными датчиками FTUM-F6

Неразрушающий ультразвуковой расходомер для жидкостей

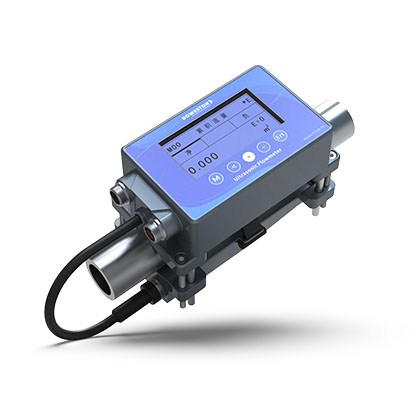

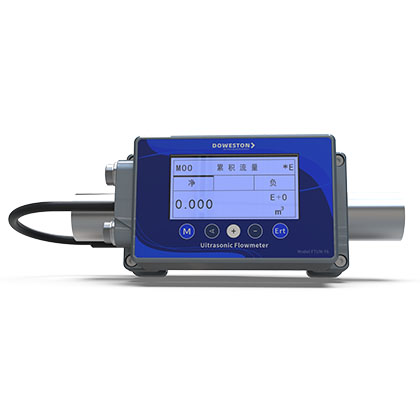

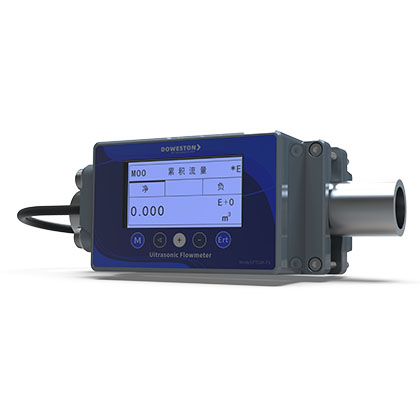

FTUM-F6 — это моноблочный ультразвуковой расходомер с накладными датчиками, предназначенный для измерения расхода жидкостей в закрытых напорных трубопроводах без врезки в трубопровод.

Накладные датчики устанавливаются на внешнюю поверхность трубопровода, что позволяет измерять расход без нарушения герметичности процесса. Моноблочная конструкция сочетает в себе электронный блок и клеммную коробку в едином корпусе.

Подробнее

Особенности

Особенности продукта

Накладные датчики: Без врезки в трубопровод, неразрушающий контроль
Моноблочная конструкция: Электроника и клеммная коробка в одном корпусе
Для различных труб: Подходит для металлических и пластиковых труб
Высокая точность: ±1% от измеренного значения
Большой диапазон диаметров: DN15...DN6000
Различные выходные сигналы: 4-20mA, импульсный, релейный, Modbus
Простая установка: Быстрый монтаж без остановки процесса

Области применения

Водоснабжение и водоотведение: Измерение расхода воды
Нефтегазовая отрасль: Измерение расхода нефтепродуктов
Химическая промышленность: Измерение расхода химических жидкостей
Энергетика: Измерение расхода теплоносителя
Системы отопления и кондиционирования: Измерение расхода теплоносителя

Принцип работы

Ультразвуковой расходомер использует пару накладных датчиков, которые поочерёдно излучают и принимают ультразвуковые сигналы. Разность времени прохождения сигналов по направлению потока и против него пропорциональна скорости потока жидкости. Зная площадь сечения трубы, вычисляется объёмный расход.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Однородные жидкости (вода, нефтепродукты, химикаты)
Диапазон диаметров труб	DN15...DN6000 (зависит от типа датчиков)
Точность измерения	±1% от измеренного значения; ±0.5% (опция)
Повторяемость	±0.2% от измеренного значения
Скорость потока	0...±±10 м/с
Температура среды	-40...+160°C (зависит от датчиков)
Температура окружающей среды	-40...+70°C
Тип датчиков	Накладные (S, M, L, XL)
Выходной сигнал	4-20mA; импульсный; релейный; Modbus RS485
Питание	85...265 В AC; 12...36 В DC
Дисплей	ЖК, с подсветкой
Материал корпуса	Алюминиевый сплав с эпоксидным покрытием
Материал датчиков	Алюминиевый сплав; нержавеющая сталь
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Электрическое подключение	M20×1.5; 1/2 NPT
Длина кабеля датчиков	5 м (стандарт); до 300 м (опция)
Соответствие стандартам	CE, EAC, ГОСТ Р

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
