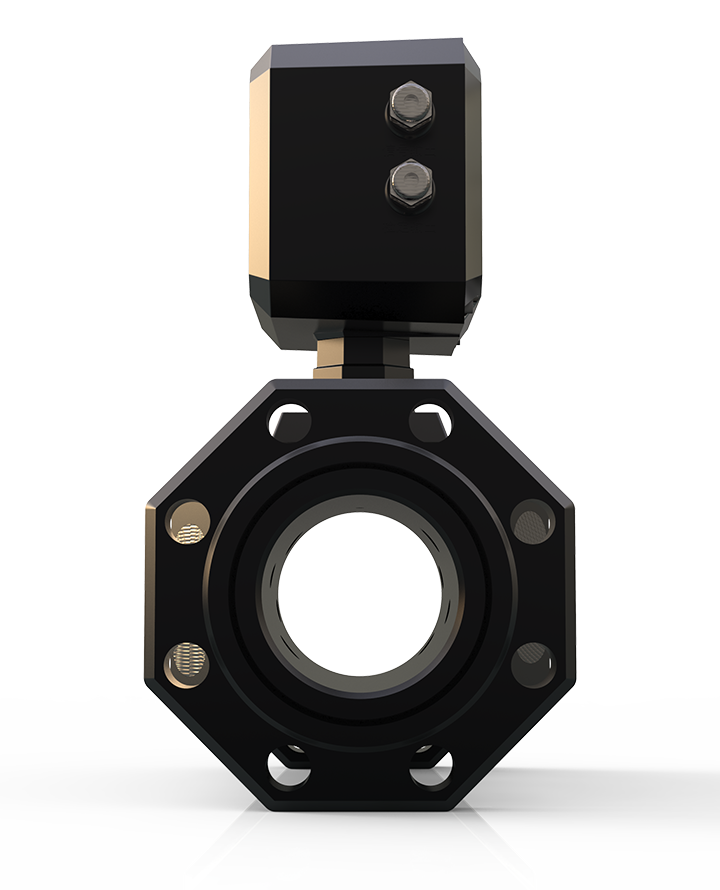

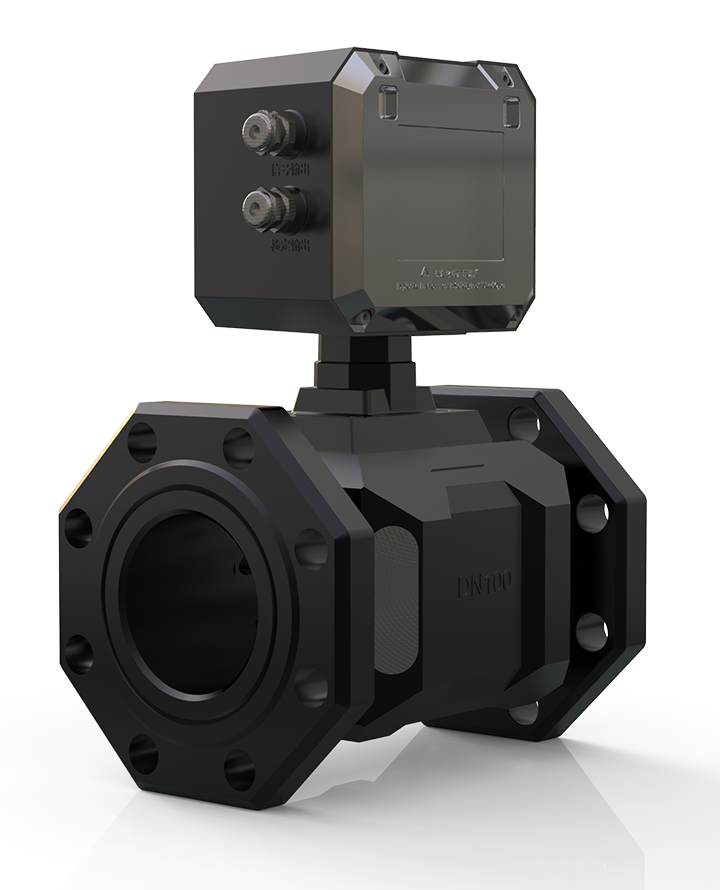

Ультразвуковой расходомер газа Sonic Max серии LM с несколькими измерительными каналами - фото продукта 1 DOWESTON

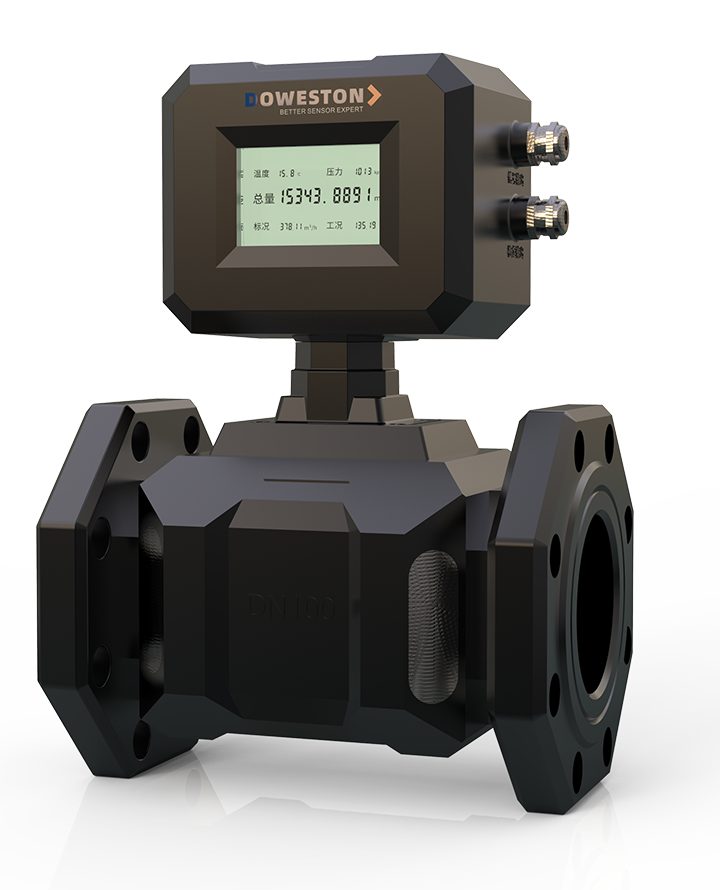

Ультразвуковой расходомер газа Sonic Max серии LM с несколькими измерительными каналами - фото продукта 2 DOWESTON

Ультразвуковой расходомер газа Sonic Max серии LM с несколькими измерительными каналами - фото продукта 3 DOWESTON

Ультразвуковой расходомер газа Sonic Max серии LM с несколькими измерительными каналами

Name: Ультразвуковой расходомер газа Sonic Max серии LM с несколькими измерительными каналами
Brand: DOWESTON

МНОГОКАНАЛЬНЫЙ·УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР ГАЗА

Ультразвуковой расходомер газа Sonic Max серии LM с несколькими измерительными каналами

Высокоточный многоканальный ультразвуковой расходомер для коммерческого учёта газа

Sonic Max LM — это высокоточный многоканальный ультразвуковой расходомер газа, предназначенный для коммерческого и технологического учёта природного газа и других чистых газов на магистральных трубопроводах и распределительных станциях.

Многоканальная конструкция (2, 4 или 8 измерительных каналов) обеспечивает высокую точность измерений и низкую чувствительность к искажениям профиля скорости потока. Прибор соответствует требованиям международных стандартов для измерительных систем коммерческого учёта газа.

Подробнее

Особенности

Особенности продукта

Многокальная конструкция: 2, 4 или 8 каналов для высокой точности
Коммерческий учёт: Соответствует требованиям к учётным расходомерам
Высокая точность: ±0.5% от измеренного значения; ±0.3% (опция)
Широкий диапазон: turndown 1:30 и выше
Отсутствие движущихся частей: Долгий срок службы, минимальное обслуживание
Встроенный вычислитель: Вычисление стандартного объёма с коррекцией по температуре и давлению
Различные протоколы связи: HART, Modbus, Profibus, Foundation Fieldbus

Области применения

Газотранспортная отрасль: Коммерческий учёт природного газа на магистральных газопроводах
Газораспределительные станции: Измерение расхода газа при распределении
Нефтегазовая отрасль: Измерение расхода попутного газа
Энергетика: Измерение расхода топливного газа на электростанциях
Промышленные предприятия: Технологический учёт расхода газа

Принцип работы

Ультразвуковой расходомер использует принцип измерения разности времени прохождения ультразвуковых сигналов по направлению потока и против него. Многокальная конструкция позволяет усреднять профиль скорости потока по нескольким хордам трубопровода, что обеспечивает высокую точность даже при искажённом профиле скорости.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Природный газ, нефтегаз, другие чистые газы
Количество измерительных каналов	2, 4, 8 (зависит от типоразмера)
Диапазон расходов	0.1...40 м/с (скорость потока)
Точность измерения	±0.5% от измеренного значения; ±0.3% (опция)
Повторяемость	±0.1% от измеренного значения
Диаметр условного прохода	DN50...DN1000 и выше
Температура среды	-40...+120°C
Рабочее давление	До 100 бар; До 250 бар (высокодавление)
Время отклика	< 1 с
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus; Profibus PA; Foundation Fieldbus
Питание	85...265 В AC; 18...36 В DC
Дисплей	ЖК, матричный, с подсветкой
Встроенный вычислитель	Вычисление стандартного объёма по ГОСТ 30319, ISO 12213
Материал корпуса	Углеродистая сталь с покрытием; нержавеющая сталь
Присоединение к процессу	Фланцевое DN50...DN1000 (ANSI, DIN, ГОСТ)
Степень защиты	IP66 / IP67
Взрывозащита	Ex d IIC T6; Ex ia IIC T4
Соответствие стандартам	OIML R137, AGA No.9, ISO 12217, ГОСТ Р 8.740, CE, EAC
