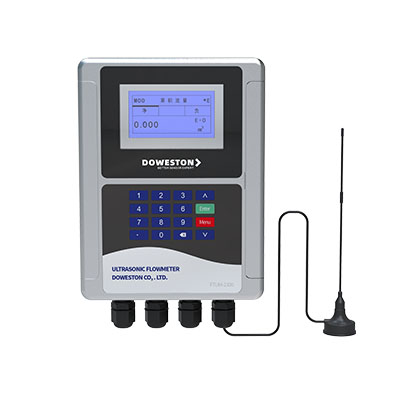

FTUM-2800B ультразвуковой расходомер - фото продукта 1 DOWESTON

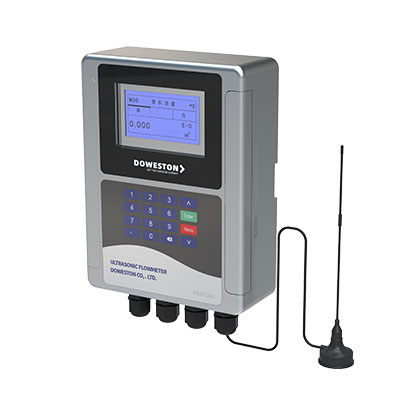

FTUM-2800B ультразвуковой расходомер - фото продукта 2 DOWESTON

FTUM-2800B ультразвуковой расходомер

Name: FTUM-2800B ультразвуковой расходомер
Brand: DOWESTON

УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР FTUM-2800B

FTUM-2800B ультразвуковой расходомер

Накладной ультразвуковой расходомер для жидкостей

FTUM-2800B — это ультразвуковой расходомер с накладными датчиками, предназначенный для измерения расхода жидкостей в напорных трубопроводах без врезки и нарушения герметичности трубопровода.

Метод "набивной волны" обеспечивает высокую точность измерений при минимальных требованиям к монтажу. Прибор не имеет движущихся частей, не создаёт падения давления и может использоваться на трубопроводах различных диаметров и материалов.

Подробнее

Особенности

Особенности продукта

Накладные датчики: Без врезки в трубопровод
Нет движущихся частей: Высокая надёжность
Нет падения давления: Экономия энергии
Широкий диапазон диаметров: DN15...DN6000
Различные материалы труб: Металл, пластик, композит
Высокая точность: ±1% от измеренного значения
Различные выходы: 4-20mA, RS485 Modbus, импульсный

Области применения

Водоснабжение и водоотведение: Коммерческий учёт воды
Теплоснабжение: Измерение расхода теплоносителя
Химическая промышленность: Учёт технологических жидкостей
Нефтегазовая отрасль: Контроль расхода нефтепродуктов
Пищевая промышленность: Измерение расхода пищевых жидкостей

Принцип работы

Ультразвуковой расходомер использует принцип разности времени распространения ультразвуковых импульсов по потоку и против потока. Два накладных датчика устанавливаются на трубопроводе и работают поочерёдно как излучатель и приёмник. Время распространения ультразвукового импульса по потоку меньше, чем против потока. По разнице времён микропроцессор вычисляет скорость потока и объёмный расход.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Очищенные жидкости (вода, этиленгликоль, нефтепродукты)
Диапазон диаметров труб	DN15...DN6000 (в зависимости от датчиков)
Диапазон скорости потока	0...±10 м/с; 0...±32 м/с (расширенный)
Точность измерения	±1% от измеренного значения (при хорошем монтаже)
Повторяемость	±0.2%
Разрешение	0.001 м/с
Температура среды	-40...+160°C (в зависимости от датчиков)
Материал труб	Сталь, чугун, медь, ПВХ, PE, бетон (металлические)
Толщина стенки трубы	2...100 мм
Выходной сигнал	4-20mA; RS485 Modbus RTU; импульсный/частотный
Питание	24 В DC; 220 В AC
Потребляемая мощность	< 5 ВА
Дисплей	Светодиодный/ЖК, отображение расхода и суммы
Длина кабеля датчиков	5 м (стандарт); до 300 м (по заказу)
Материал корпуса	Алюминиевый сплав; пластик ABS
Степень защиты	IP65; IP67 (датчики)
Рабочая температура	-20...+60°C
Относительная влажность	0...95% RH (без конденсации)
Внутренняя память	Архивация данных на 10 лет
Соответствие стандартам	ГОСТ Р, CE, OIML R75, EAC

Документация

Брошюра
Руководство по эксплуатации
Чертежи и ПО
