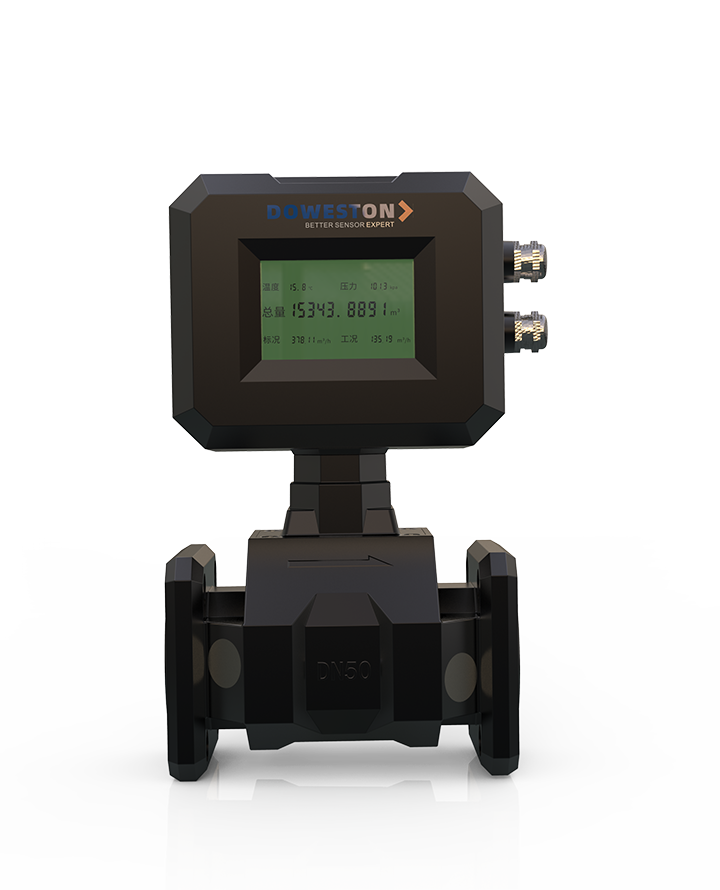

Ультразвуковой расходомер газа Sonic star серии LM с двумя измерительными каналами - фото продукта 1 DOWESTON

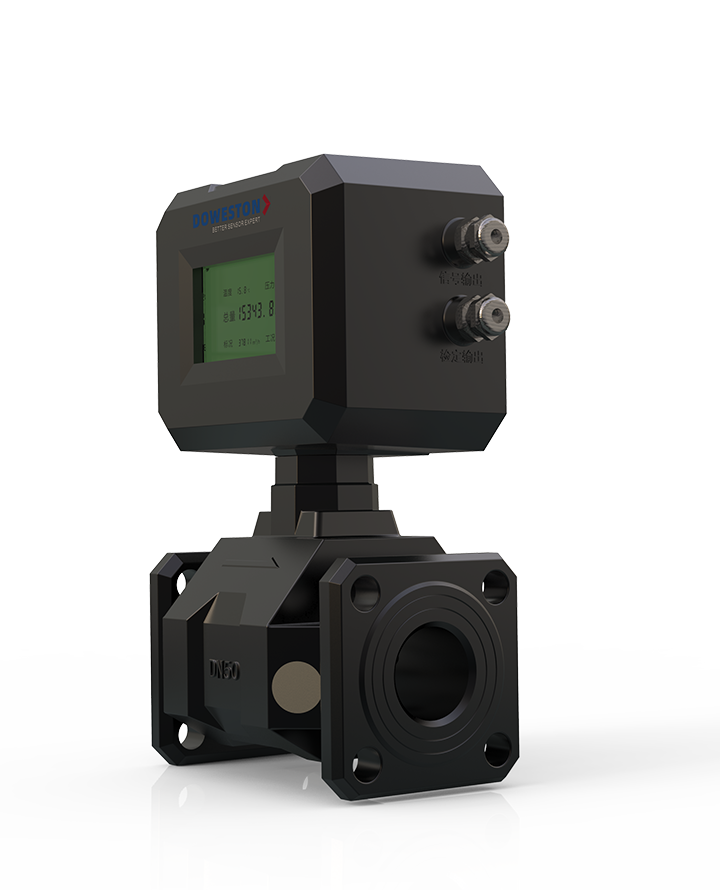

Ультразвуковой расходомер газа Sonic star серии LM с двумя измерительными каналами - фото продукта 2 DOWESTON

Ультразвуковой расходомер газа Sonic star серии LM с двумя измерительными каналами

Name: Ультразвуковой расходомер газа Sonic star серии LM с двумя измерительными каналами
Brand: DOWESTON

ДВУХКАНАЛЬНЫЙ·УЛЬТРАЗВУКОВОЙ РАСХОДОМЕР ГАЗА

Ультразвуковой расходомер газа Sonic star серии LM с двумя измерительными каналами

Двухканальный ультразвуковой расходомер для технологического учёта газа

Sonic star LM — это двухканальный ультразвуковой расходомер газа, предназначенный для технологического и коммерческого учёта природного газа и других чистых газов на распределительных станциях и промышленных предприятиях.

Двухканальная конструкция обеспечивает хорошее соотношение цены и точности измерений, что делает прибор оптимальным выбором для широкого круга задач. Отсутствие движущихся частей гарантирует долгий срок службы и минимальные эксплуатационные расходы.

Подробнее

Особенности

Особенности продукта

Двухканальная конструкция: Оптимальное соотношение цены и точности
Технологический и коммерческий учёт: Для различных задач учёта газа
Высокая точность: ±1% от измеренного значения; ±0.5% (опция)
Широкий диапазон: turndown 1:20
Отсутствие движущихся частей: Долгий срок службы, минимальное обслуживание
Встроенный вычислитель: Вычисление стандартного объёма с коррекцией
Различные протоколы связи: HART, Modbus, Profibus

Области применения

Газораспределение: Учёт расхода газа на ГРС
Нефтегазовая отрасль: Измерение расхода попутного газа
Энергетика: Измерение расхода топливного газа
Промышленные предприятия: Технологический учёт расхода газа
Экология: Измерение выбросов газов

Принцип работы

Ультразвуковой расходомер использует принцип измерения разности времени прохождения ультразвуковых сигналов по направлению потока и против него. Два измерительных канала позволяют усреднять профиль скорости потока по двум хордам трубопровода, что обеспечивает хорошую точность при умеренной цене.

Технические параметры

Технические характеристики

Параметр	Значение
Измеряемая среда	Природный газ, нефтегаз, другие чистые газы
Количество измерительных каналов	2
Диапазон расходов	0.24...40 м/с (скорость потока)
Точность измерения	±1% от измеренного значения; ±0.5% (опция)
Повторяемость	±0.2% от измеренного значения
Диаметр условного прохода	DN50...DN300
Температура среды	-40...+80°C
Рабочее давление	До 63 бар; До 100 бар (опция)
Время отклика	< 1 с
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus; Profibus PA
Питание	85...265 В AC; 18...36 В DC
Дисплей	ЖК, матричный, с подсветкой
Встроенный вычислитель	Вычисление стандартного объёма по ГОСТ 30319, ISO 12213
Материал корпуса	Углеродистая сталь с покрытием
Присоединение к процессу	Фланцевое DN50...DN300 (ANSI, DIN, ГОСТ)
Степень защиты	IP65 / IP67
Взрывозащита	Ex d IIC T6; Ex ia IIC T4
Соответствие стандартам	OIML R137, AGA No.9, ГОСТ Р 8.740, CE, EAC
