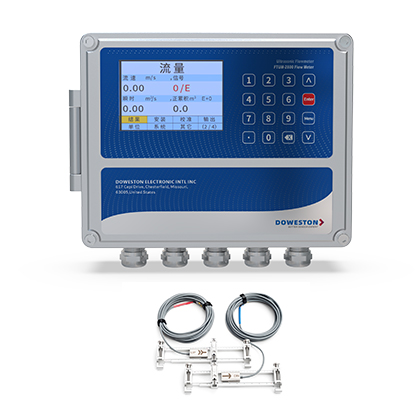

FTUM-2800B ультразвуковой расходомер - видеопрезентация продукта DOWESTON

FTUM-2800B ультразвуковой расходомер - фото продукта 1 DOWESTON

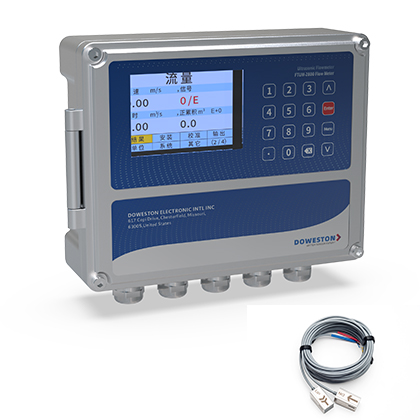

FTUM-2800B ультразвуковой расходомер - фото продукта 2 DOWESTON

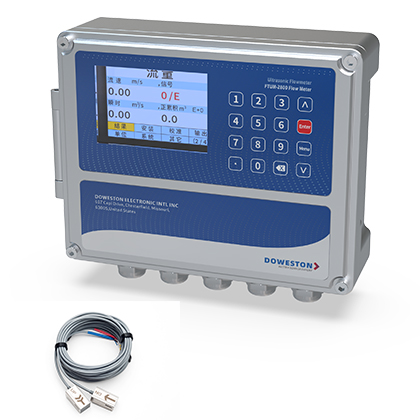

FTUM-2800B ультразвуковой расходомер - фото продукта 3 DOWESTON

FTUM-2800B ультразвуковой расходомер

Name: FTUM-2800B ультразвуковой расходомер
Brand: DOWESTON

ДВУХКАНАЛЬНЫЙ·ВЫСОКАЯ НАДЁЖНОСТЬ

Ультразвуковой расходомер FTUM-2800B (двухканальный)

Профессиональный ультразвуковой расходомер для сложных промышленных применений

FTUM-2800B (двухканальный) — это профессиональный ультразвуковой расходомер накладного типа, разработанный для самых требовательных промышленных применений. Два независимых канала измерения позволяют одновременно контролировать два трубопровода или резервировать измерения для повышения надёжности.

Улучшенная цифровая обработка сигналов обеспечивает стабильные измерения даже в условиях сильных электромагнитных помех и высокого уровня шума. Встроенная функция самодиагностики непрерывно контролирует состояние датчиков и качество сигнала.

Подробнее

Особенности

Особенности продукта

Два независимых канала: Одновременное измерение двух трубопроводов
Высокая точность: ±0.5% от измеряемого значения (улучшенная версия)
Расширенный диапазон диаметров: От DN15 до DN10000 мм
Улучшенная фильтрация сигнала: Работа в условиях сильных помех
Функция самодиагностики: Контроль состояния датчиков и качества сигнала
Встроенный регистратор данных: Хранение до 100000 точек измерений
Различные протоколы связи: 4-20mA, Modbus RTU, Profibus (опция)
Взрывозащищённое исполнение: Опция Ex d IIC T6

Области применения

Нефтегазовая отрасль: Коммерческий учёт на магистральных трубопроводах
Нефтепереработка: Контроль технологических потоков на НПЗ
Электроэнергетика: Учёт расхода охлаждающей воды на ТЭЦ
Водоканалы: Коммерческий учёт питьевой и сточной воды
Химическая промышленность: Измерение расхода агрессивных сред
Системы отопления: Коммерческий учёт тепла и теплоносителя

Принцип работы

Прибор использует метод разности времён прохождения ультразвуковых сигналов. Два накладных датчика устанавливаются на трубопроводе и работают поочерёдно как излучатель и приёмник. Время прохождения сигнала по потоку короче, чем против потока. Разность времён прямо пропорциональна скорости потока жидкости в трубопроводе.

Технические параметры

Технические характеристики

Параметр	Значение
Количество каналов	2 независимых канала
Диаметр трубопровода	DN15...DN10000 мм
Точность измерения	±0.5% от измеряемого значения
Повторяемость	±0.1%
Диапазон скорости потока	0.01...±32 м/с
Температура среды	-40...+200°C
Тип датчиков	Накладные, высокотемпературные
Максимальная длина кабеля	500 м
Выходной сигнал	4-20mA (2 канала); импульсный; RS485 Modbus
Релейные выходы	4 шт.
Питание	85...265 В AC, 50/60 Гц
Встроенный регистратор данных	До 100000 точек
Дисплей	Графический ЖК, с подсветкой
Степень защиты	IP65 (вычислительный блок); IP68 (датчики)
Взрывозащита (опция)	Ex d IIC T6
Соответствие стандартам	CE, ATEX, EAC, OIML R75
