Моноблочный расходомер с диафрагмой серии FTP-1600

МОНОБЛОЧНЫЙ·ДИАФРАГМЕННЫЙ РАСХОДОМЕР Моноблочный расходомер с диафрагмой серии FTP-16…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

МОНОБЛОЧНЫЙ·ДИАФРАГМЕННЫЙ РАСХОДОМЕР

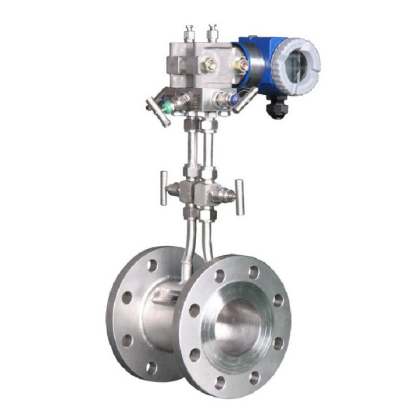

Моноблочный расходомер с диафрагмой серии FTP-1600

Интегрированный диафрагменный расходомер для жидкостей, газов и пара

FTP-1600 моноблочный — это интегрированный диафрагменный расходомер, объединяющий в одном корпусе сужающее устройство (диафрагму) и датчик перепада давления, предназначенный для измерения расхода жидкостей, газов и пара.

Моноблочная конструкция исключает необходимость в импульных линиях и отдельном датчике перепада давления, что упрощает монтаж и снижает количество потенциальных мест утечек. Встроенный вычислитель позволяет directly отображать расход, накопленный объём и другие параметры.

Особенности

FEATURES

Особенности продукта

Моноблочная конструкция: Диафрагма и датчик перепада давления в одном корпусе
Отсутствие импульсных линий: Меньше мест утечек, проще монтаж
Универсальность: Для жидкостей, газов и пара
Встроенный вычислитель: Отображение расхода, объёма, температуры
Надёжность: Проверенная временем технология измерения
Различные выходы: 4-20mA HART, Modbus, Profibus
Высокое давление и температура: Для тяжёлых условий эксплуатации

Области применения

Энергетика: Измерение расхода пара и питательной воды
Нефтегазовая отрасль: Измерение расхода нефти и газа
Химическая промышленность: Измерение расхода технологических сред
Металлургия: Измерение расхода технологических сред
Целлюлозно-бумажная промышленность: Измерение расхода пара и воды

Принцип работы

Диафрагменный расходомер использует сужающее устройство (диафрагму), создающее перепад давления в потоке. Согласно уравнению Бернулли, перепад давления пропорционален квадрату скорости потока. Измеряя перепад давления с помощью встроенного датчика, вычислитель определяет объёмный и массовый расход среды.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости, газы, насыщенный и перегретый пар
Диапазон перепадов давления	0...10 мбар; 0...100 мбар; 0...700 мбар
Точность измерения расхода	±0.5...±1.5% от расхода (зависит от β и Re)
Диаметр условного прохода	DN15...DN500
Относительный диаметр отверстия β	0.2...0.7
Температура среды	-40...+250°C; +450°C (высокотемпературный)
Рабочее давление	До 100 бар; До 420 бар (высокодавление)
Диапазон Рейнольдса	Re > 5000 (зависит от β)
Выходной сигнал	4-20mA HART; импульсный; RS485 Modbus; Profibus PA
Питание	18...36 В DC
Дисплей	ЖК, матричный, с подсветкой, поворотный
Материал диафрагмы	Нержавеющая сталь 316L; Hastelloy C-276
Материал корпуса	Углеродистая сталь; нержавеющая сталь 304/316L
Присоединение к процессу	Фланцевое DN15...DN500 (ANSI, DIN, ГОСТ)
Степень защиты	IP65 / IP67
Взрывозащита	Ex d IIC T6; Ex ia IIC T4
Темперкомпенсация	Встроенный датчик температуры Pt100
Соответствие стандартам	ISO 5167, AGA, CE, EAC, ГОСТ Р
