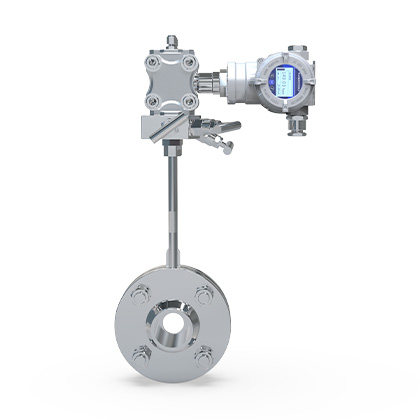

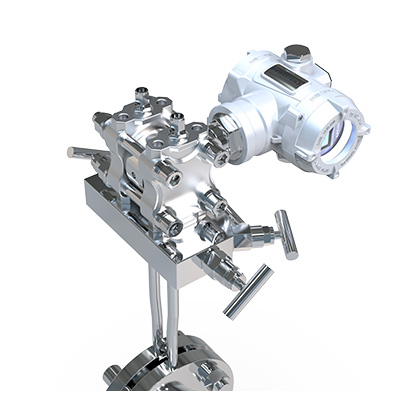

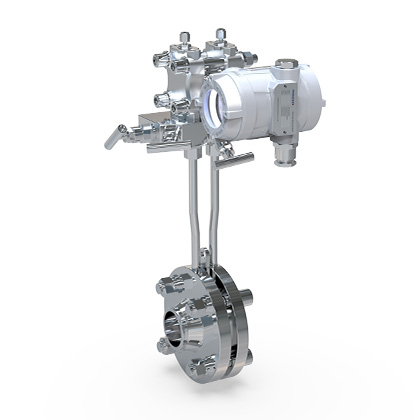

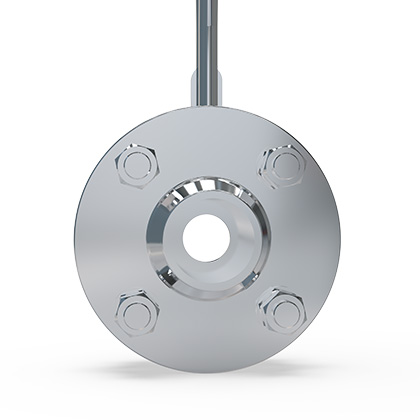

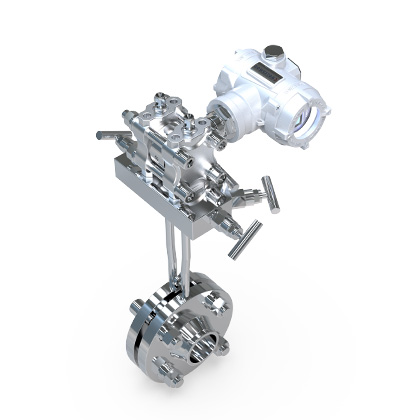

Name: Межфланцевый диафрагменный расходомер с одноотверстной диафрагмой серии FTP-1800C
Brand: DOWESTON

Межфланцевый диафрагменный расходомер с одноотверстной диафрагмой серии FTP-1800C

МЕЖФЛАНЦЕВАЯ·ДИАФРАГМА·СТАНДАРТНОЕ ИСПОЛНЕНИЕ Межфланцевый диафрагменный расхо…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

МЕЖФЛАНЦЕВАЯ·ДИАФРАГМА·СТАНДАРТНОЕ ИСПОЛНЕНИЕ

Межфланцевый диафрагменный расходомер FTP-1800C (стандартное исполнение)

Экономичный сужающий расходомер для жидкостей, газов и пара

FTP-1800C стандартное исполнение — это межфланцевый диафрагменный расходомер экономичного класса, предназначенный для измерения расхода жидкостей, газов и пара в стандартных условиях эксплуатации.

Прибор представляет собой оптимальное сочетание цены и качества для широкого спектра применений, где не требуются специальные материалы или высокие рабочие параметры. Межфланцевая конструкция обеспечивает простой и быстрый монтаж.

Особенности

FEATURES

Особенности продукта

Экономичное решение: Оптимальное соотношение цены и качества
Межфланцевая конструкция: Простой и быстрый монтаж
Для стандартных применений: Жидкости, газы, пар
Различные диаметры: DN15...DN600
Стандартное рабочее давление: До PN16...PN100
Стандартная температура: -20...+250°C
Простая конструкция: Высокая надёжность, низкие эксплуатационные расходы

Области применения

Системы теплоснабжения: Коммерческий учёт теплоносителя
Водоснабжение: Измерение расхода воды
Вентиляция и кондиционирование: Измерение расхода воздуха
Пищевая промышленность: Технологические измерения
Сельское хозяйство: Учёт расхода воды на орошение

Принцип работы

При прохождении потока через отверстие диафрагмы скорость потока увеличивается, а статическое давление снижается. Возникает перепад давления до и после диафрагмы, который пропорционален квадрату скорости потока. Дифференциальный датчик измеряет этот перепад давления и преобразует его в значение расхода.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости, газы, пар (стандартные условия)
Диаметр трубопровода	DN15...DN600
Диапазон перепада давления	0...1 кПа до 0...60 кПа
Точность измерения	±1.0%...±1.5% от показаний
Рабочее давление	PN16...PN100
Температура среды	-20...+250°C
Относительный диаметр (β)	0.2...0.7
Материал диафрагмы	Нержавеющая сталь 304/316L
Материал фланцев	Углеродистая сталь
Присоединение к процессу	Межфланцевое (зажата между стандартными фланцами)
Дифференциальный датчик	В комплекте (4-20mA HART)
Отбор давления	Угловой; фланцевый
Условия монтажа	10DN перед, 5DN после (прямые участки)
Степень защиты датчика	IP65 / IP67
Выходной сигнал датчика	4-20mA HART
Питание датчика	12...36 В DC
Соответствие стандартам	ГОСТ 8.563.1, ISO 5167, CE, EAC
