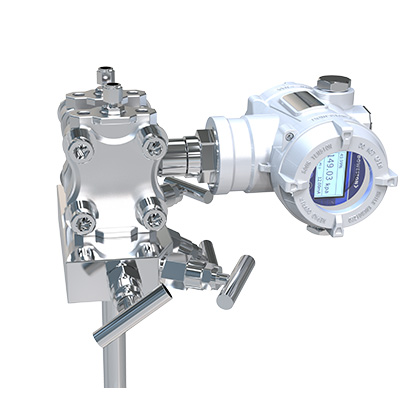

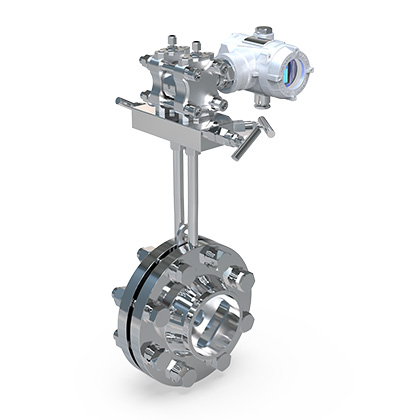

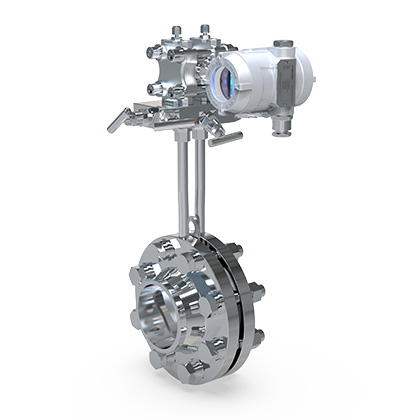

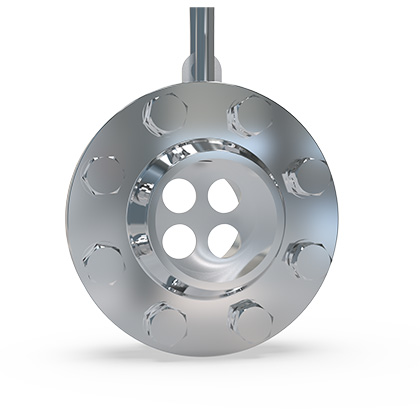

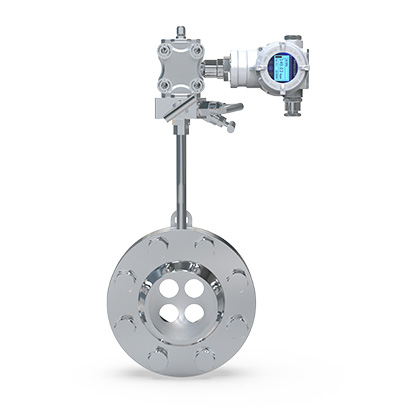

Name: Межфланцевый диафрагменный расходомер с одноотверстной диафрагмой серии FTP-1800C
Brand: DOWESTON

Межфланцевый диафрагменный расходомер с одноотверстной диафрагмой серии FTP-1800C

МЕЖФЛАНЦЕВАЯ·ДИАФРАГМА·РАСХОДОМЕР Межфланцевый диафрагменный расходомер с одно…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

МЕЖФЛАНЦЕВАЯ·ДИАФРАГМА·РАСХОДОМЕР

Межфланцевый диафрагменный расходомер с одноотверстной диафрагмой FTP-1800C

Классический сужающий расходомер для жидкостей, газов и пара

FTP-1800C — это межфланцевый диафрагменный расходомер с одноотверстной диафрагмой, предназначенный для измерения расхода жидкостей, газов и пара. Классическая конструкция сужающего устройства широко применяется в промышленности.

Межфланцевая конструкция значительно проще в монтаже по сравнению с камерными диафрагмами и не требует дополнительных крепёжных элементов. Расходомер состоит из диафрагмы, зажатой между двумя фланцами трубопровода, и дифференциального датчика давления.

Особенности

FEATURES

Особенности продукта

Межфланцевая конструкция: Простой монтаж, не требует дополнительных фланцев
Классическая диафрагма: Полусферическая входная кромка, стандартное исполнение
Для различных сред: Жидкости, газы, пар
Различные диаметры: DN15...DN1200
Высокое рабочее давление: До 42 МПа
Высокая температура: До 600°C
Простая конструкция: Нет движущихся частей, высокая надёжность

Области применения

Энергетика: Измерение расхода пара, воды
Нефтегазовая отрасль: Учёт расхода нефти, газа
Химическая промышленность: Технологические измерения
Металлургия: Контроль расхода воды, газа
Системы теплоснабжения: Коммерческий учёт теплоносителя

Принцип работы

При прохождении потока через отверстие диафрагмы скорость потока увеличивается, а статическое давление снижается. Возникает перепад давления до и после диафрагмы, который пропорционален квадрату скорости потока. Дифференциальный датчик измеряет этот перепад давления и преобразует его в значение расхода.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости, газы, насыщенный и перегретый пар
Диаметр трубопровода	DN15...DN1200
Диапазон перепада давления	0...1 кПа до 0...100 кПа
Точность измерения	±0.5%...±1.0% от показаний
Рабочее давление	До 42 МПа (классы PN16...PN420)
Температура среды	-200...+600°C
Диаметр отверстия диафрагмы (d)	По расчёту, в зависимости от расхода
Относительный диаметр (β)	0.1...0.75
Потери давления	Зависит от β, обычно 30...50% от перепада
Материал диафрагмы	Нержавеющая сталь 316L; Hastelloy C; Monel
Материал фланцев	Углеродистая сталь; нержавеющая сталь
Присоединение к процессу	Межфланцевое (зажата между стандартными фланцами)
Дифференциальный датчик	В комплекте (4-20mA HART)
Отбор давления	Угловой; фланцевый; замерный
Условия монтажа	20DN перед, 5DN после (прямые участки)
Соответствие стандартам	ГОСТ 8.563.1, ISO 5167, ASME MFC-3M
