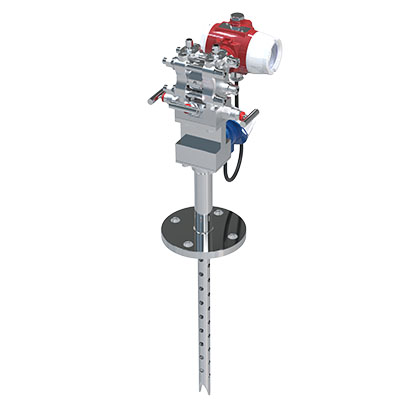

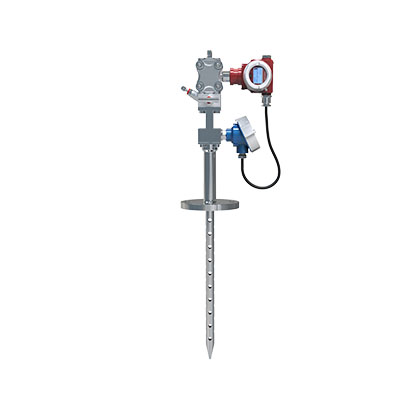

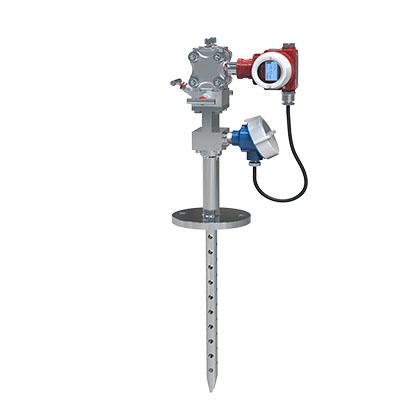

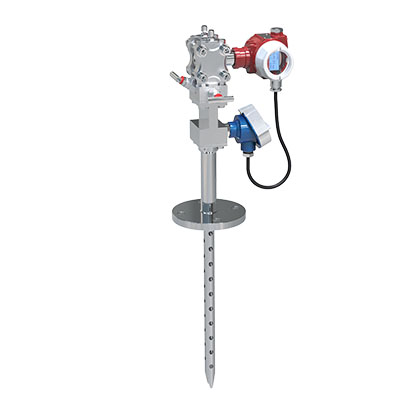

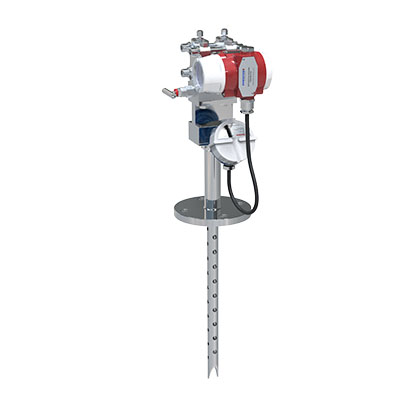

Погружной расходомер Doweston Torbar серии FTB-1600C

ВСТАВНОЙ·TORBAR·БОЛЬШИЕ ДИАМЕТРЫ·ЭКОНОМИЧНЫЙ Погружной (вставной) расхо…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ВСТАВНОЙ·TORBAR·БОЛЬШИЕ ДИАМЕТРЫ·ЭКОНОМИЧНЫЙ

Погружной (вставной) расходомер Doweston Torbar FTB-1600C

Экономичное решение для измерения расхода газов на больших диаметрах

FTB-1600C — это вставной (погружной) дифференциальный расходомер типа Torbar, предназначенный для измерения расхода газов, воздуха и пара на трубопроводах большого диаметра. Вставная конструкция значительно снижает стоимость прибора по сравнению с трубными моделями при том же диаметре.

Расходомер идеально подходит для систем вентиляции, газоснабжения и энергетики, где требуется измерение расхода на больших трубопроводах при ограниченном бюджете. Монтаж осуществляется через штатные патрубки без останова технологического процесса (под давлением).

Особенности

FEATURES

Особенности продукта

Вставная конструкция: Значительно дешевле трубных моделей на больших диаметрах
Большие диаметры: DN200...DN3000 и выше
Монтаж без остановки процесса: Установка под давлением (опция)
Низкие потери давления: Энергоэффективное решение
Усредняющая трубка Пито: Измерение среднего скоростного давления
Для газов и пара: Специально разработан для газообразных сред
Надёжная конструкция: Нет движущихся частей, длительный срок службы

Области применения

Системы вентиляции и кондиционирования: Большие воздуховоды, дымовые трубы
Энергетика: Учёт расхода воздуха на дутьевых вентиляторах
Нефтегазовая отрасль: Измерение расхода природного газа на магистральных газопроводах
Металлургия: Контроль расхода технологических газов
Цементная промышленность: Дымовые газы, контроль расхода воздуха

Принцип работы

Вставная трубка Torbar вводится в трубопровод через боковой патрубок. Несколько отверстий на торце трубки воспринимают полное давление по всему сечению потока, а статическое давление отводится через специальные каналы. Дифференциальный датчик измеряет перепад давления, пропорциональный квадрату скорости потока.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Газы, воздух, насыщенный и перегретый пар
Диаметр трубопровода	DN200...DN3000 (вставной вариант)
Диапазон скоростей	0.3...100 м/с
Точность измерения	±1.5%...±2.5% от показаний
Повторяемость	±0.5%
Диапазон перепада давления	0...100 Па до 0...60 кПа
Рабочее давление	До 16 МПа
Температура среды	-40...+500°C
Потери давления	Минимальные (зависит от скорости потока)
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus
Питание	12...36 В DC
Дисплей	ЖК, с подсветкой
Материал трубки Torbar	Нержавеющая сталь 316L; Hastelloy C (опция)
Материал установочного фланца	Углеродистая сталь; нержавеющая сталь
Присоединение	Вставной фланец; резьбовое соединение
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Условия монтажа	10DN перед, 5DN после (прямые участки)
Соответствие стандартам	CE, ATEX, EAC, ГОСТ 8.563
