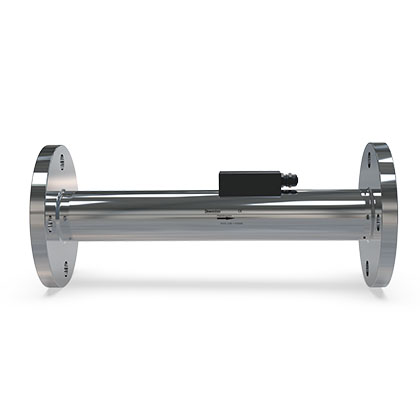

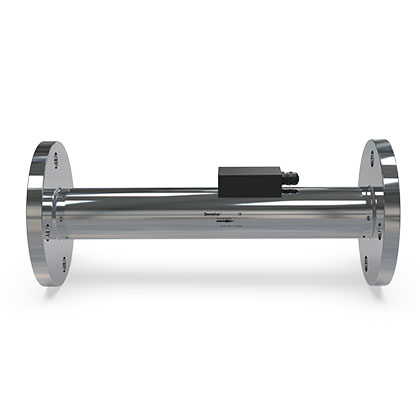

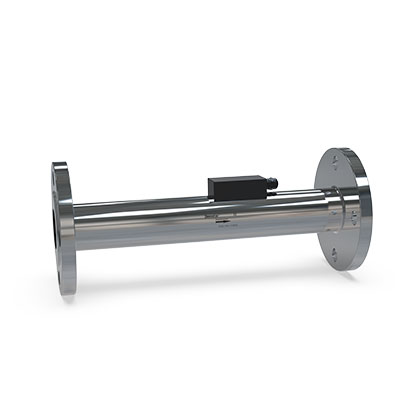

Name: Трубные диафрагменные расходомеры серии FTP-1400
Brand: DOWESTON

Трубные диафрагменные расходомеры серии FTP-1400

ТРУБНЫЙ·ДИАФРАГМЕННЫЙ·ВЫСОКАЯ НАДЁЖНОСТЬ Трубный диафрагменный расходомер FTP-…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ТРУБНЫЙ·ДИАФРАГМЕННЫЙ·ВЫСОКАЯ НАДЁЖНОСТЬ

Трубный диафрагменный расходомер FTP-1400

Надёжное решение для измерения расхода на основе диафрагмы

FTP-1400 — это трубный диафрагменный расходомер, объединяющий сужающее устройство (диафрагму) и дифференциальный датчик давления в единую трубную секцию. Такое конструктивное решение обеспечивает высокую точность и стабильность измерений.

Прибор поставляется полностью укомплектованным и откалиброванным на заводе. Трубная секция с уже встроенной диафрагмой исключает ошибки монтажа и гарантирует соответствие требованиям стандартов.

Особенности

FEATURES

Особенности продукта

Интегрированная конструкция: Диафрагма + датчик перепада давления в одной трубе
Заводская калибровка: Полностью готов к эксплуатации
Соответствие стандартам: ISO 5167, ГОСТ 8.586
Высокая точность: ±0.5%...±1.0% в зависимости от исполнения
Измерение расхода и давления: Два параметра одним прибором
Различные типы сред: Жидкости, газы, пар
Широкий диапазон диаметров: DN15...DN500

Области применения

Энергетика: Учёт расхода пара и воды на ТЭЦ
Нефтегазовая отрасль: Измерение расхода нефтепродуктов и газа
Химическая промышленность: Контроль технологических потоков
Металлургия: Учёт расхода энергоносителей
Целлюлозно-бумажная промышленность: Технологические измерения

Принцип работы

Принцип действия основан на измерении перепада давления на диафрагме. При протекании среды через отверстие диафрагмы скорость потока увеличивается, а статическое давление снижается. Перепад давления пропорционален квадрату скорости потока, что позволяет вычислить расход.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Диаметр условного прохода	DN15...DN500
Измеряемая среда	Жидкости, газы, насыщенный и перегретый пар
Тип сужающего устройства	Стандартная диафрагма
Диапазон перепада давления	0...1 кПа до 0...4000 кПа
Точность измерения расхода	±0.5%...±1.0%
Максимальное рабочее давление	До 42 МПа
Температура среды	-50...+600°C
Материал диафрагмы	Нержавеющая сталь 316L
Материал трубной секции	Углеродистая сталь; нержавеющая сталь (опция)
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus
Питание	12...36 В DC
Дисплей	ЖК, с подсветкой
Фланцевое исполнение	ГОСТ 12820; DIN; ANSI
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Стандарт на сужающее устройство	ISO 5167; ГОСТ 8.586
Соответствие стандартам	CE, ATEX, EAC, ГОСТ-R
