Name: Интегрированный расходомер с сужающим устройством серии FTYB-2600
Brand: DOWESTON

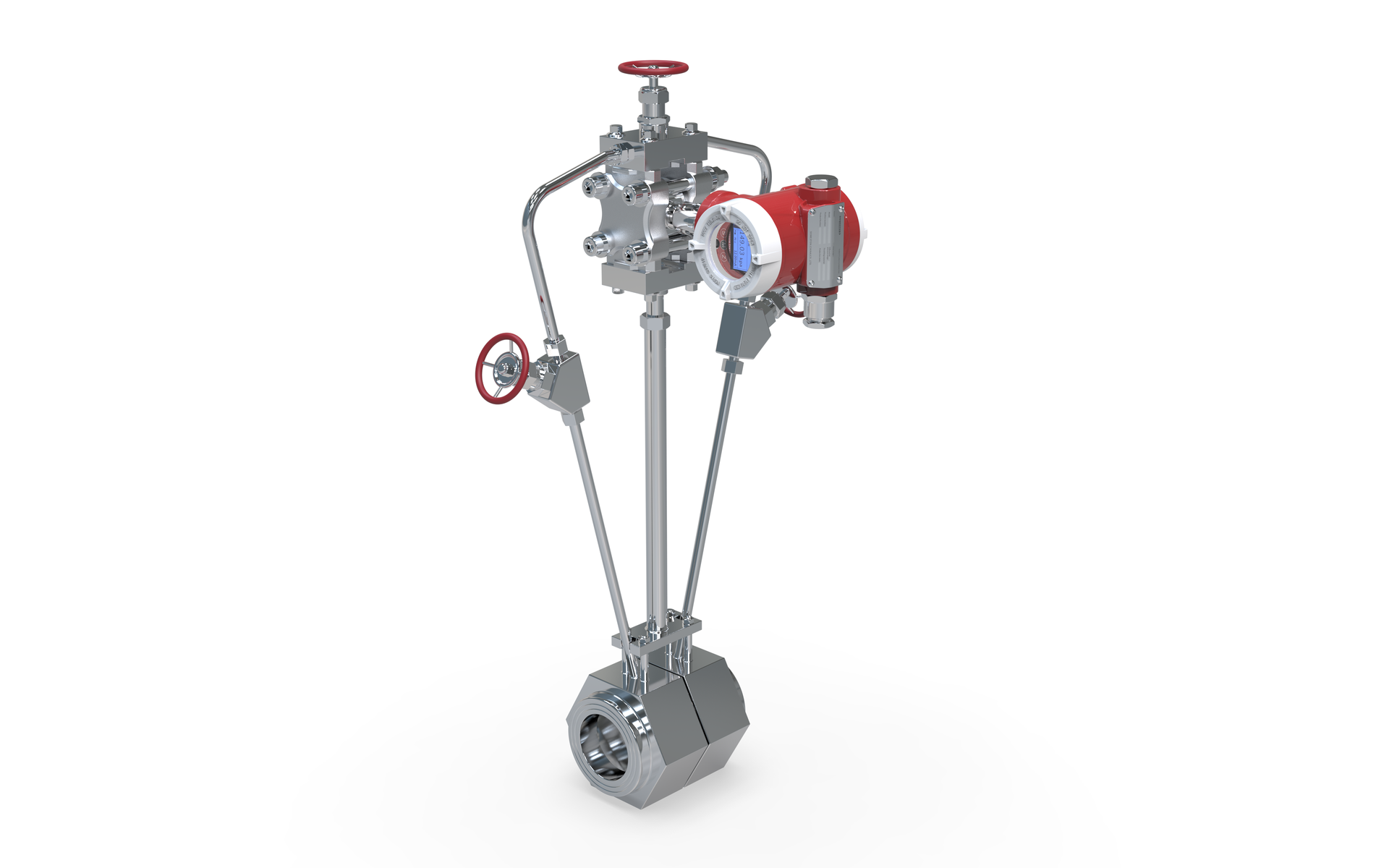

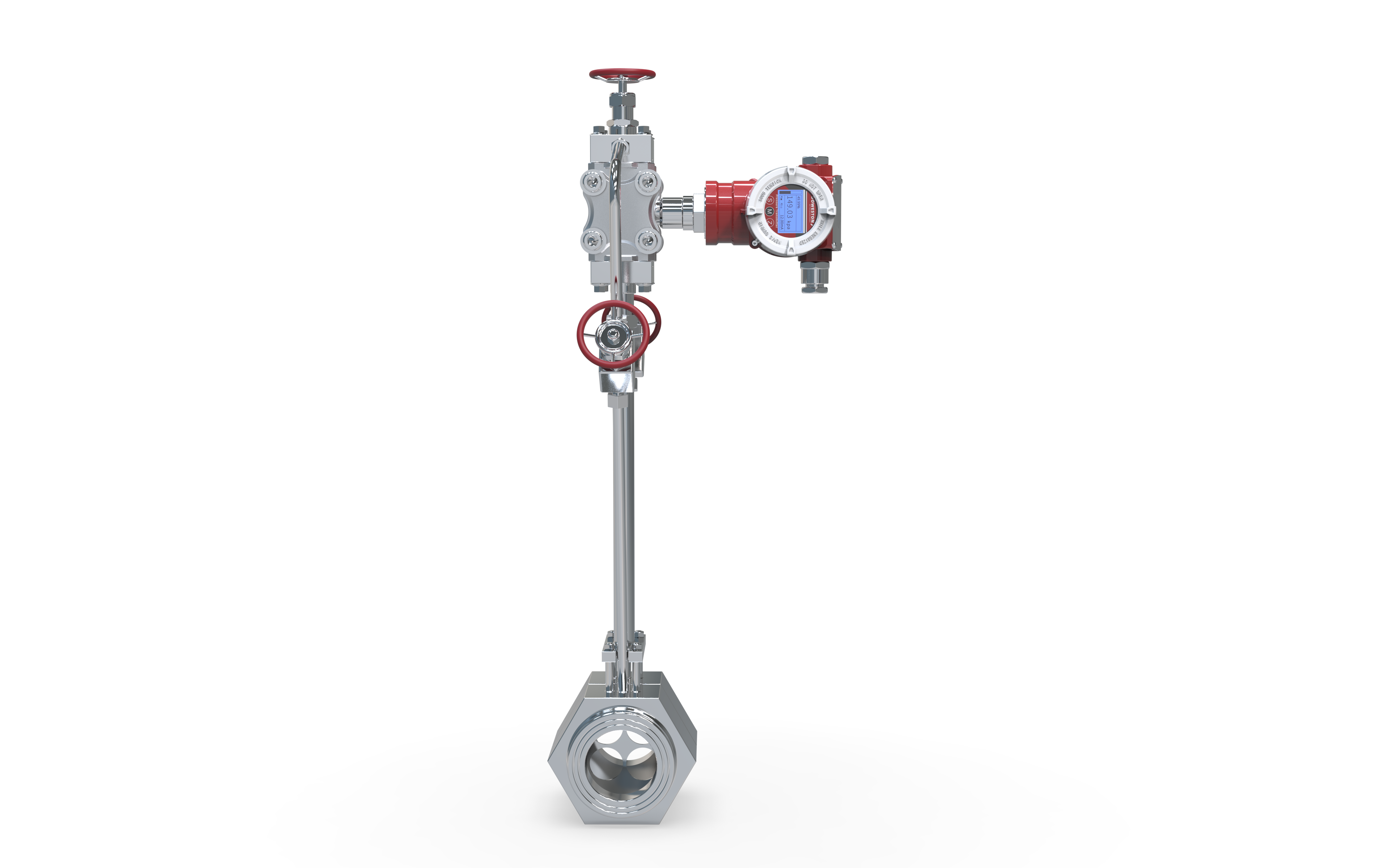

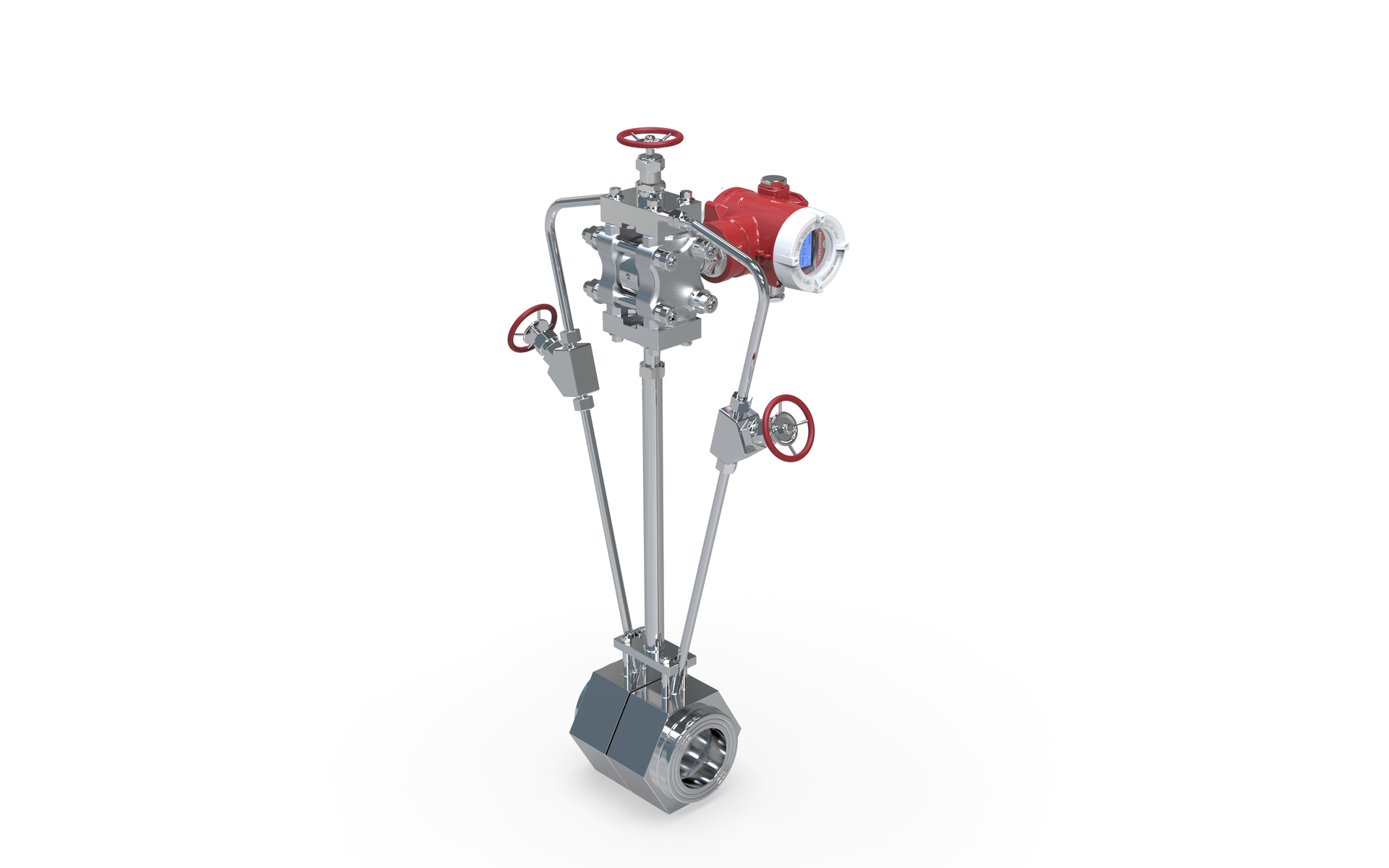

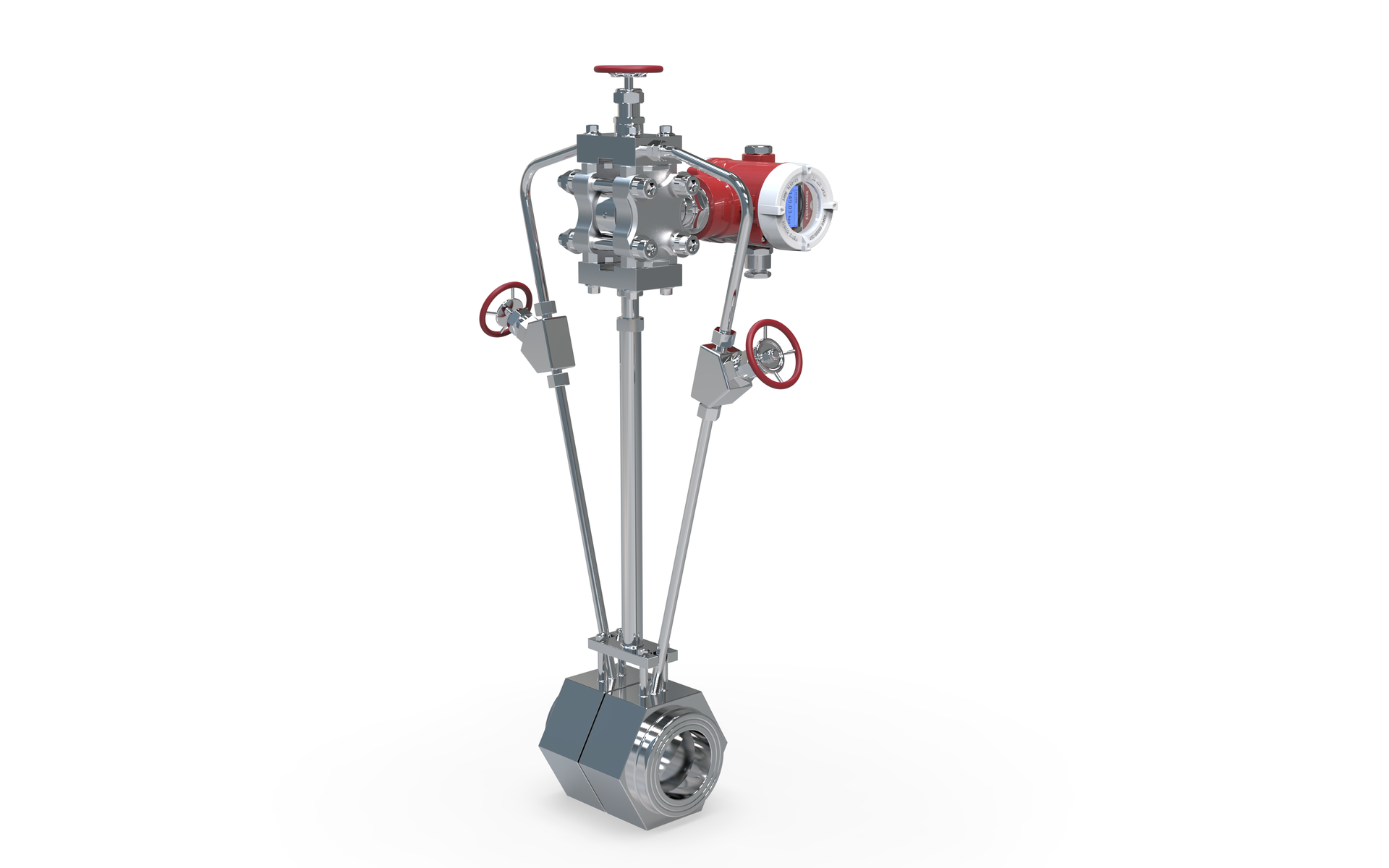

Интегрированный расходомер с сужающим устройством серии FTYB-2600

ИНТЕГРИРОВАННОЕ РЕШЕНИЕ·ГОТОВО К МОНТАЖУ Интегрированный расходомер с сужающим устрой…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

ИНТЕГРИРОВАННОЕ РЕШЕНИЕ·ГОТОВО К МОНТАЖУ

Интегрированный расходомер с сужающим устройством FTYB-2600

Компактное решение для измерения расхода на базе диафрагмы

FTYB-2600 — это интегрированный расходомер с сужающим устройством, объединяющий в себе диафрагму, импульсные линии и дифференциальный датчик давления в единую конструкцию. Такое решение значительно упрощает монтаж и наладку, снижает требования к квалификации персонала.

Прибор поставляется полностью укомплектованным и откалиброванным на заводе. Интегрированная конструкция исключает ошибки монтажа импульсных линий и обеспечивает стабильные измерения на протяжении всего срока службы.

Особенности

FEATURES

Особенности продукта

Интегрированная конструкция: Диафрагма + датчик перепада давления в одном корпусе
Заводская калибровка: Поставляется полностью готовым к эксплуатации
Простой монтаж: Не требует отдельного монтажа импульсных линий
Высокая надёжность: Отсутствие утечек в импульсных линиях
Измерение расхода и давления: Два параметра одним прибором
Различные типы сужающих устройств: Диафрагма, сопло, труба Вентури
Широкий диапазон сред: Жидкости, газы, насыщенный и перегретый пар

Области применения

Энергетика: Учёт расхода пара и воды на ТЭЦ
Нефтегазовая отрасль: Измерение расхода нефтепродуктов и газа
Химическая промышленность: Контроль технологических потоков
Металлургия: Учёт расхода энергоносителей
Целлюлозно-бумажная промышленность: Технологические измерения

Принцип работы

Принцип действия основан на измерении перепада давления на сужающем устройстве (диафрагме). При протекании среды через отверстие диафрагмы скорость потока увеличивается, а статическое давление снижается. Перепад давления пропорционален квадрату скорости потока, что позволяет вычислить расход среды.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Жидкости, газы, насыщенный и перегретый пар
Тип сужающего устройства	Диафрагма (стандарт); сопло; труба Вентури (опция)
Диаметр условного прохода	DN15...DN1200
Диапазон перепада давления	0...1 кПа до 0...4000 кПа
Точность измерения расхода	±0.5%...±1.0% (зависит от типа сужающего устройства)
Диапазон измерения давления	До 42 МПа
Температура среды	-50...+600°C
Материал диафрагмы	Нержавеющая сталь 316L; Hastelloy C-276 (опция)
Материал фланцев	Углеродистая сталь; нержавеющая сталь (опция)
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus
Питание	12...36 В DC
Дисплей	ЖК, с подсветкой
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Стандарт на сужающее устройство	ISO 5167; ГОСТ 8.586
Соответствие стандартам	CE, ATEX, EAC, ГОСТ-R
