Трубный расходомер Doweston Torbar серии FTB-1600G

TORBAR·ТРУБНЫЙ·ДИФФЕРЕНЦИАЛЬНЫЙ·ДЛЯ ГАЗОВ И ПАРА Трубный расходомер Dow…

Прямые поставки с завода
Производство в Чэнду, поверка каждого прибора

Быстрая поставка
Стандартные модели со склада, спецзаказы - под контролем

Техподдержка
Подбор / монтаж и наладка / гарантийное обслуживание

Бренд: DOWESTONГарантия: 12 месяцевOEM / изготовление на заказ

Обзор продукта

OVERVIEW

TORBAR·ТРУБНЫЙ·ДИФФЕРЕНЦИАЛЬНЫЙ·ДЛЯ ГАЗОВ И ПАРА

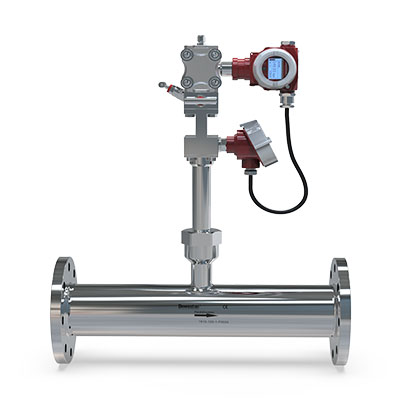

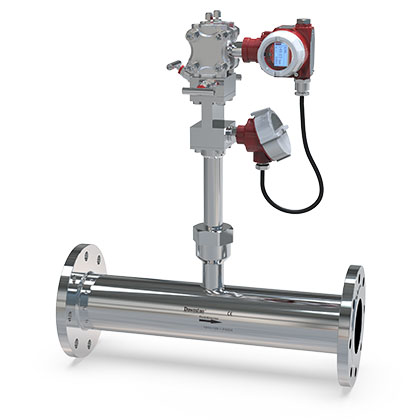

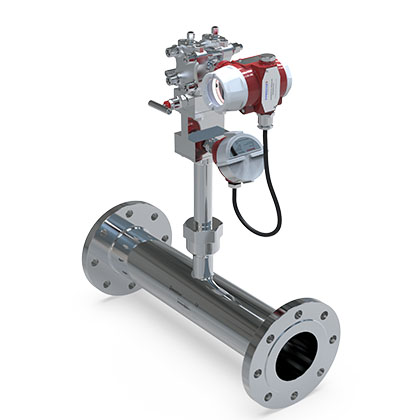

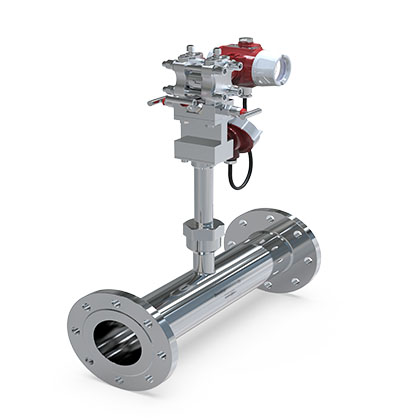

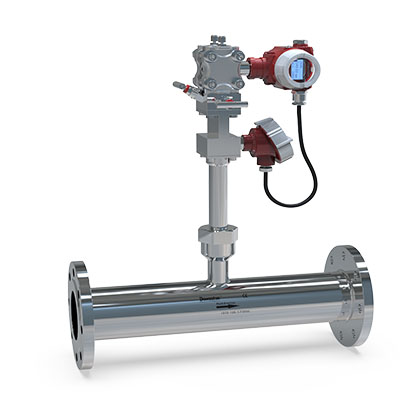

Трубный расходомер Doweston Torbar FTB-1600G

Дифференциальный расходомер типа Torbar для газов, воздуха и пара

FTB-1600G — это трубный дифференциальный расходомер типа Torbar (усредняющая трубка Пито), разработанный для измерения расхода газов, воздуха и насыщенного/перегретого пара. Прибор объединяет в себе усредняющую напорную трубку и дифференциальный датчик давления в единую конструкцию.

Конструкция Torbar позволяет измерять среднее скоростное давление по всему сечению трубопровода, что обеспечивает высокую точность даже при неравномерном профиле скоростей. Низкие потери давления делают его энергоэффективным решением для больших трубопроводов.

Особенности

FEATURES

Особенности продукта

Низкие потери давления: Экономия энергии по сравнению с диафрагмой
Усредняющая трубка Пито: Измерение среднего скоростного давления
Измерение газов, воздуха и пара: Для широкого спектра газообразных сред
Большие диаметры: DN50...DN2000 и выше
Заводская калибровка: Полностью готов к эксплуатации
Компактная конструкция: Малый вес, простой монтаж
Высокая надёжность: Нет движущихся частей, длительный срок службы

Области применения

Энергетика: Учёт расхода воздуха на дутьевых вентиляторах, пара
Нефтегазовая отрасль: Измерение расхода природного газа, попутного газа
Химическая промышленность: Технологические газы, сжатый воздух
Металлургия: Дутёвое воздухонаблюдение, контроль расхода газа
Системы вентиляции и кондиционирования: Большие воздуховоды

Принцип работы

Трубка Torbar устанавливается поперёк трубопровода и имеет несколько отверстий для приёма полного давления по всему сечению. Усреднённое полное давление передаётся на одну сторону дифференциального датчика, а статическое давление — на другую. Перепад давления пропорционален квадрату скорости потока, что позволяет вычислить расход газа.

Технические характеристики

SPECIFICATIONS

Технические характеристики

Параметр	Значение
Измеряемая среда	Газы, воздух, насыщенный и перегретый пар
Диаметр трубопровода	DN50...DN2000 (трубный вариант)
Диапазон скоростей	0.3...100 м/с
Точность измерения	±1.0%...±2.0% от показаний
Повторяемость	±0.25%
Диапазон перепада давления	0...100 Па до 0...100 кПа
Рабочее давление	До 42 МПа
Температура среды	-40...+600°C
Потери давления
Выходной сигнал	4-20mA HART; Profibus PA; Foundation Fieldbus
Питание	12...36 В DC
Дисплей	ЖК, с подсветкой
Материал трубки Torbar	Нержавеющая сталь 316L; Hastelloy C (опция)
Материал фланцев	Углеродистая сталь; нержавеющая сталь
Присоединение	Фланцевое (ГОСТ, DIN, ANSI)
Степень защиты	IP65 / IP67
Взрывозащита (опция)	Ex d IIC T6; Ex ia IIC T4
Условия монтажа	10DN перед, 5DN после (прямые участки)
Соответствие стандартам	CE, ATEX, EAC, ГОСТ 8.563
